Холодные системы

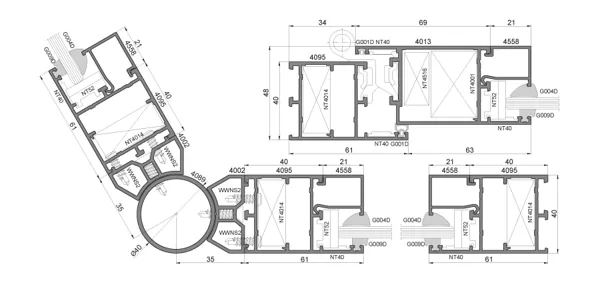

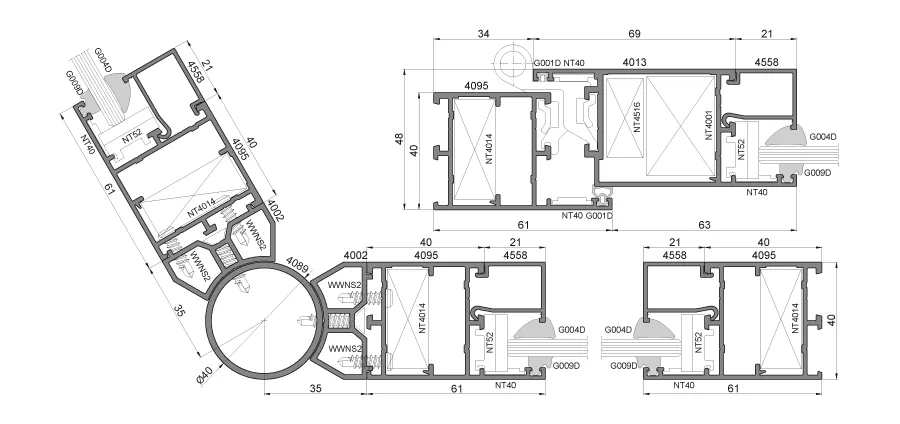

PE40 ДВЕРИ / ПЕРЕГОРОДКИ

  • Однокамерная система без термомоста;
  • Основное предназначение – интерьер зданий: перегородки, витрины, раздвижные двери (с ручным и автоматическим управлением), двери одностороннего и двойного и действия;
  • Конструктивная глубина рамы – 40 mm, створки – 48 mm;
  • Толщина заполнения створки: 2-23 mm;
  • Дверные блоки можно использовать как с порогом, так и без него;
  • Присутствует EURO паз для фурнитуры.

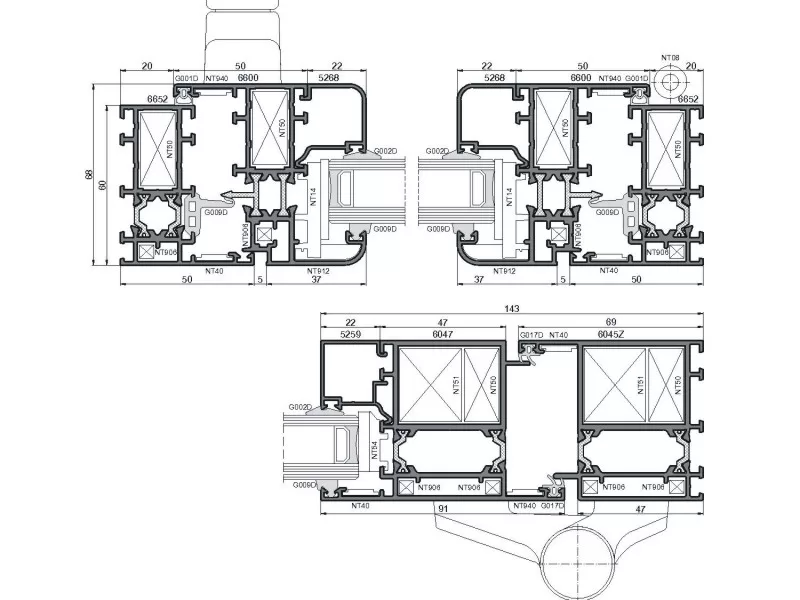

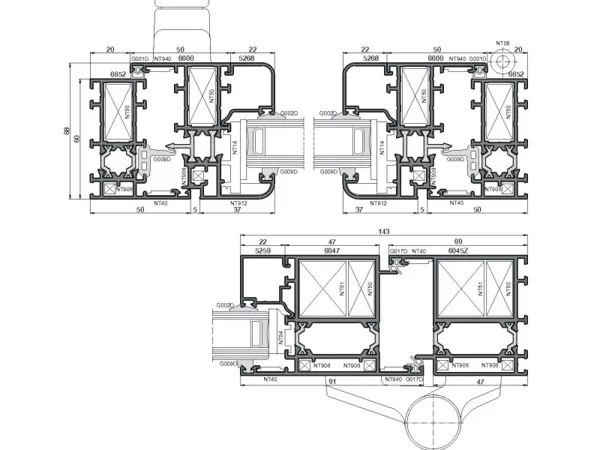

PE50 ОКНА / ПЕРЕГОРОДКИ / ДВЕРИ / ДВЕРИ ИЗ КАЛЁНОГО СТЕКЛА

  • Однокамерная система без термомоста;
  • Основное предназначение – интерьер зданий: перегородки, окна, рамные и безрамные одно и двустворчатые двери;
  • Конструктивная глубина профилей: 52 mm (рама) / 60 mm (створка окна) / 52 mm (створка двери);
  • Дверные блоки можно использовать как с порогом, так и без него;
  • Присутствует EURO паз для фурнитуры;
  • Толщина заполнения створки: 2-35 mm (перегородка и дверь) / 8 mm (дверь из калёного стекла) / 5-43mm (окно);
  • Возможно произвести окна, открывающиеся наружу;
  • Возможно произвести компланарные двери, а также двери со скрытыми петлями;
  • Грузоподъёмность петель для дверей из калёного стекла – 60 kg;

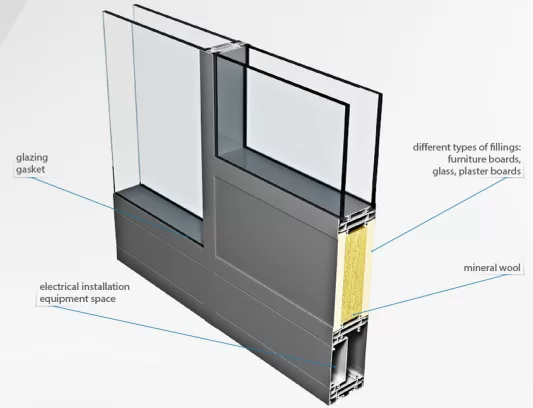

OF90 ПЕРЕГОРОДКИ

  • Современная система предназначенная для внутренних офисных перегородок;
  • Обеспечивает хорошую шумоизоляцию;
  • Визуально лёгкая конструкция;
  • Быстрое производство и установка;
  • Возможна интеграция электрооборудования в конструкцию (розетки/выключатели/проводка);
  • Глубина конструкции составляет 80/90mm;
  • Толщина заполнения перегородки: до 85mm;
  • Возможна установка жалюзи между стёклами;

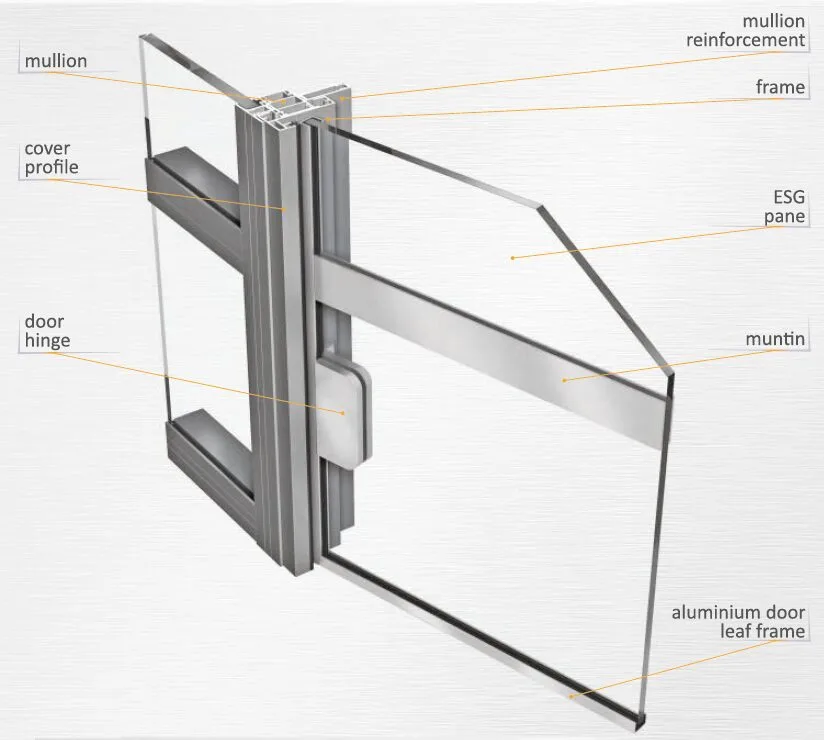

Офисные перегородки ALT 110

Основное предназначение системы - организация рабочего пространства и формирование различных функциональных помещений с целью создания комфортных условий для работы. Система имеет широкий спектр применения: выставочные центры, торговые залы и офисные помещения (рабочие кабинеты, переговорные).

Данная система и применяемая фурнитура позволяет на одном рамном профиле использовать двери разных типов:

  1. Стандартная алюминиевая
  2. С деревянным полотном
  3. С полотном из закалённого стекла

Многообразие индивидуальных решений достигается за счёт широкого выбора конструктивных элементов, а так же фактурного и цветового оформления системы. Широкое поле для дизайнерского поиска открывают неограниченные комбинации стеклянных и глухих секций, тонированных, матовых и декоративных стёкол и жалюзи различных типов. Богатый выбор видов, цветов и фактур для глухого заполнения позволяет создать уникальный интерьер и оформить его в неповторимом стиле. Система ALT110 предлагает большой ряд решений для придания помещениям требуемого геометрического размера.

Система имеет три варианта сечения стойки:

  • Экономичный вариант (арт. проф. AYPC.110.0302)* - 30*70 mm (высота перегородки 2.7 m при шаге стоек 1.2 m)
  • Основной вариант (арт. проф. AYPC.110.0301)* - 40*70 mm (высота перегородки 2.85 m при шаге стоек 1.2 m)
  • Усиленный вариант (арт. проф. AYPC.110.0305)*  - 40*98 mm (высота перегородки 4.5 m при шаге стоек 1.2 m)

*в зависимости от шага стоек возможно увеличение высоты перегородок (см. в изображениях)

Преимущества и особенности системы ALT110:

  • Возможно изготовление перегородок с одинарным остеклением высотой до 4.5 m с шагом стоек 1.2 m;
  • Производство перегородок любой конфигурации;
  • Монтаж перегородок как в процессе отделки помещения, так и после;
  • В качестве горизонтального и вертикального несущего элемента используется профиль одного сечения;
  • Соединение несущих профилей производится через стальные угловые соединители на самонарезающих винтах без предварительной подготовки профилей;
  • Возможно изготовление мобильных перегородок;
  • Возможно крепление несущих стоек к перекрытиям и полу через закладные элементы (по принципу фасадных систем);
  • Реализация углов разворота конструкций от 90 до 270 градусов;
  • Возможность примыкания перегородки к стене под произвольным углом от 45 до 90 градусов без применения нащелников;
  • Использование стекла от 4 - 8 mm и глухого заполнения  4 - 16 mm;
  • Можно использовать декоративные накладные крышки прямой и скруглённой формы;
  • Изготовление одно- и двустворчатых алюминиевых дверей внутреннего и наружного открывания;
  • Есть возможность применять между стёклами глухой части и створки алюминиевой двери горизонтальные жалюзи толщиной 16-26mm;
  • Возможна установка разводки коммуникаций в плоскости каркаса перегородки и установка на профиль розеток и выключателей с обеих сторон конструкции;
  • Присутствие EURO паза в конструкциях дверей, что позволяет устанавливать широко распространённую фурнитуру;
  • Возможно устанавливать в дверную створку одно- и двухрядное остекление 4 - 6 mm, а так же глухое заполнение 6-10 mm;
  • Четыре стандартных цвета: RAL9006(серый металлик)/RAL9016(белый)/RAL8017(коричневый)/A00-E6(анодированный)

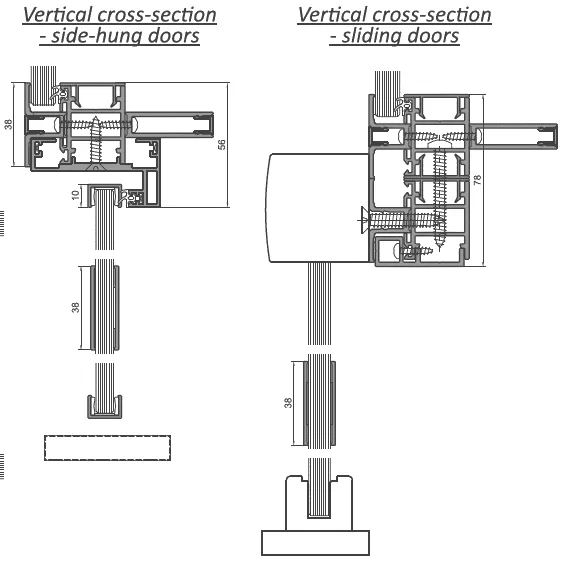

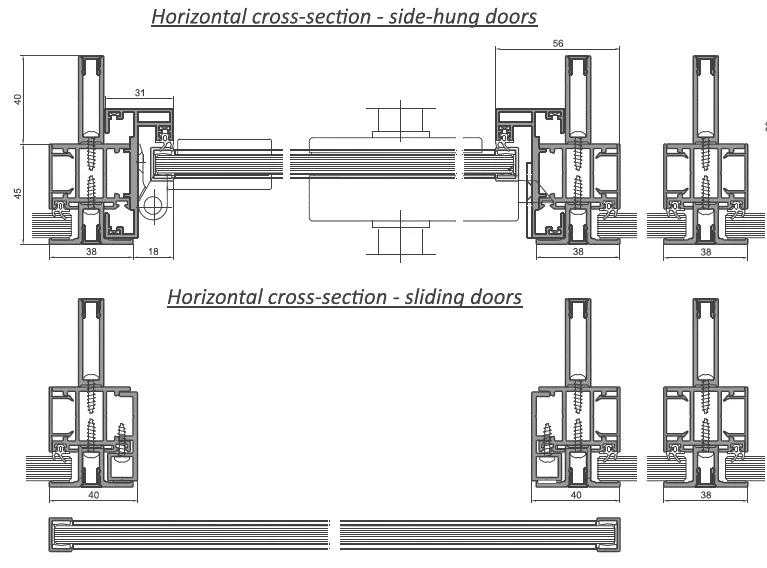

Интерьерные перегородки ALT 111

Основное предназначение системы - организация рабочего пространства в торговых залах, выставочных центрах и офисных помещениях.

Данная система и применяемая фурнитура позволяет на одном рамном профиле использовать двери разных типов:

  1. Стандартная алюминиевая
  2. С деревянным полотном
  3. С полотном из закалённого стекла

Собственное запатентованное конструктивное решение "АлюминТехно", использованное в системе ALT111, упрощает монтаж и демонтаж перегородок. Ключевым моментом является фиксация полотна заполнения за счёт двух типов прижимов - симметричного и асимметричного. Сборка каркаса перегородки осуществляется с помощью кронштейнов. Кронштейны являются накладными элементами и фиксируются с помощью самонарезающих винтов, а потому полностью исключают необходимость последовательного монтажа- недостатка, характерного для большинства существующих на рынке.

    Преимущества и особенности системы ALT111:

    • Удобство монтажа и демонтажа (для монтажа конструкции - достаточно нарезать профили в размер, без последующей фрезеровки);
    • Уникальный способ прижима заполнения (пластиковые прижимы, которые производятся в двух вариантах - симметричный и асимметричный, которые устанавливаются с шагом 250-300mm);
    • Кронштейны, соединяющие между собой вертикальные и горизонтальные несущие элементы являются накладными элементами, а следовательно полностью исключают необходимость последовательного монтажа секций перегородок;
    • Возможно производство раздвижных (откатных) дверей;
    • Возможно установить роллеты (защитные жалюзи) вместо дверного блока;
    • Использование стекла от 4 - 10 mm и глухого заполнения  4 - 12.5 mm;
    • Есть возможность применять между стёклами глухой части и створки алюминиевой двери горизонтальные жалюзи толщиной 16-26mm;
    • Реализация углов разворота конструкций от 90 до 270 градусов;
    • Изготовление одно- и двустворчатых алюминиевых дверей с одинарным и двойным заполнением;
    • Система обеспечивает уровень звукоизоляции 40dB;
    • Высота перегородок 3.2-3.5m при шаге стоек 1.2m (*в зависимости от шага стоек возможно увеличение высоты перегородок (см. в изображениях))

    Тёплые системы

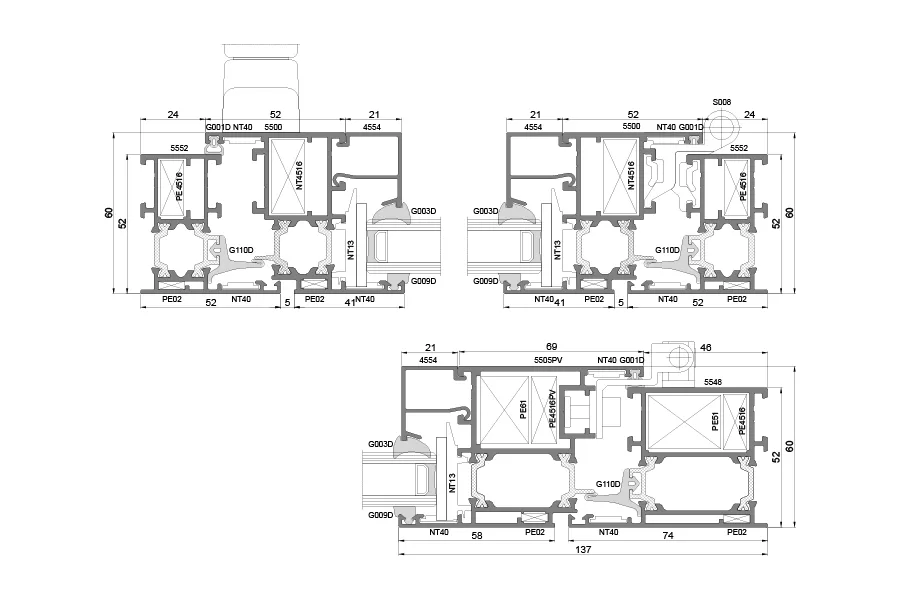

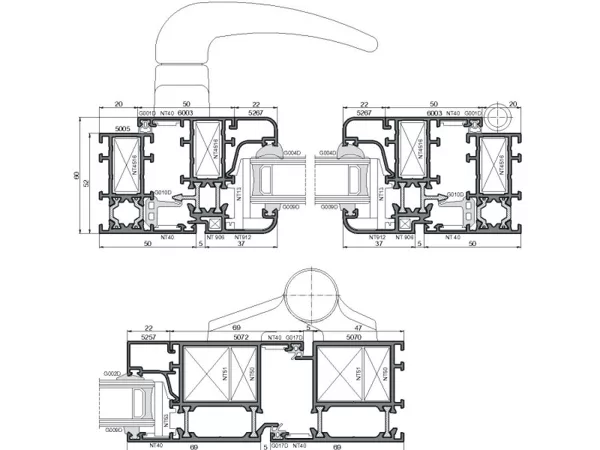

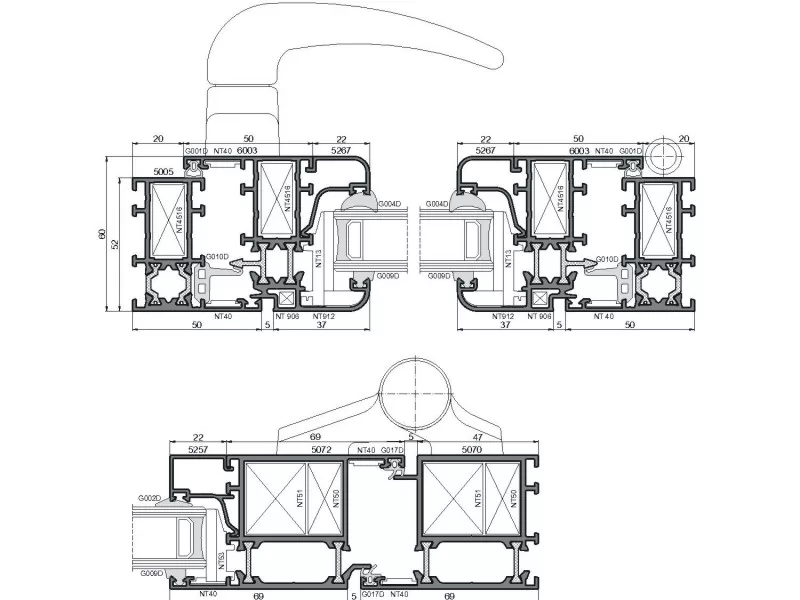

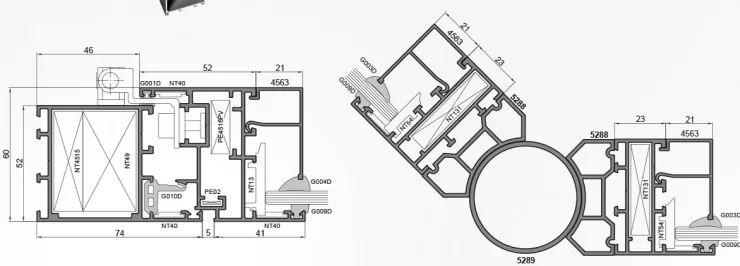

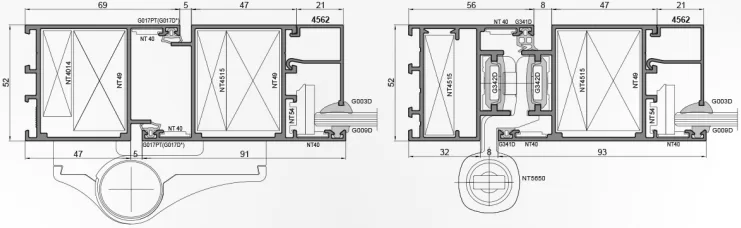

    PE52/PT52 ОКНА / ДВЕРИ

    • Экономический вариант трёхкамерной системы с термомостом;
    • Присутствует EURO паз для фурнитуры,
    • Возможно использовать паз, применяемый в PVC конструкциях;
    • Система позволяет производить двери со скрытыми петлями;
    • Конструктивная глубина рамы – 52 mm, створки – 60 mm;
    • Толщина заполнения створки: 10-43 mm;
    • Благодаря модернизации уплотнительных элементов нет необходимости в отливах, что положительно влияет на эстетический вид фасада;
    • Створка и рама по наружной плоскости стоят заподлицо;
    • Коэффициент теплопроводности рамы Uf = 2,1 - 2,5 W/m2K;
    • Коэффициент теплопроводности изделия Uw* = 1,3 W/m2K;
    *Размеры тестируемой конструкции L=1230*H=1480, коэффициент теплопроводности стекла Ug = 0,5 W/m2K, тройное остекление.

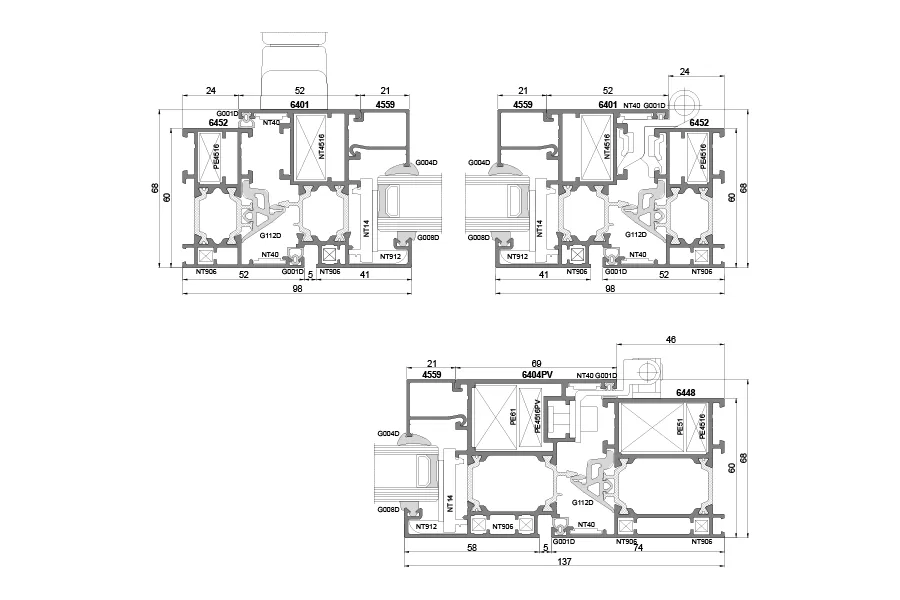

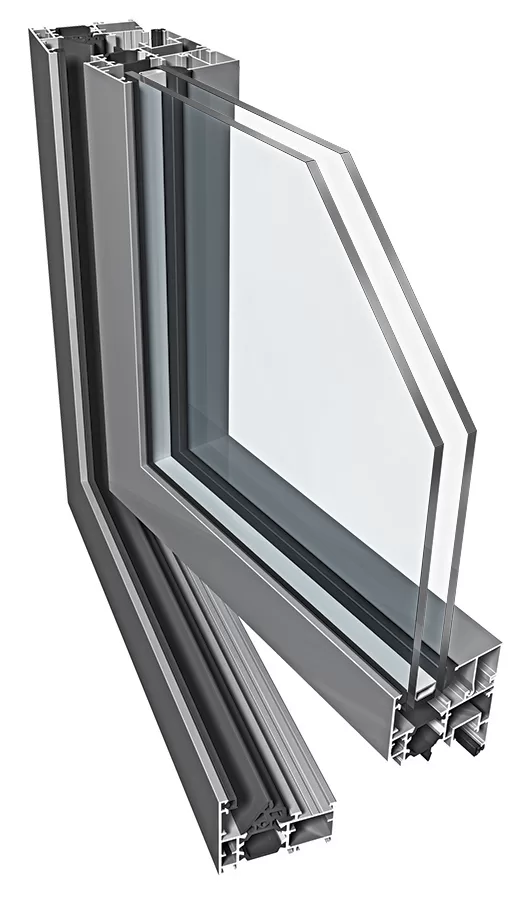

    PE60/PT60 ОКНА / ДВЕРИ

    • Трёхкамерная система с присутствием EURO паза для фурнитуры:
    • Возможно применить паз, используемый в PVC конструкциях;
    • Конструктивная глубина рамы – 60 mm, створки – 68 mm;
    • Толщина заполнения створки: 8-51 mm;
    • Более широкий, в сравнении с PE52 системой, 24 mm термомост и двухкомпонентные уплотнительные элементы из синтетического каучука гарантируют более высокие теплоизоляционные свойства;
    • Благодаря модернизации уплотнительных элементов нет необходимости в отливах, что положительно влияет на эстетический вид фасада;
    • Данная система позволяет производить окна и одно и двустворчатые двери, открывающиеся внутрь или наружу
    • Возможны разные решения порога;
    • Створка и рама по наружной плоскости стоят заподлицо;
    • Система позволяет производить двери со скрытыми петлями;
    • Коэффициент теплопроводности рамы Uf = 2,0 - 2,2 W/m2K;
    • Коэффициент теплопроводности изделия Uw* = 1,1 W/m2K;
    *Размеры тестируемой конструкции L=1230*H=1480, коэффициент теплопроводности стекла Ug = 0,5 W/m2K, тройное остекление

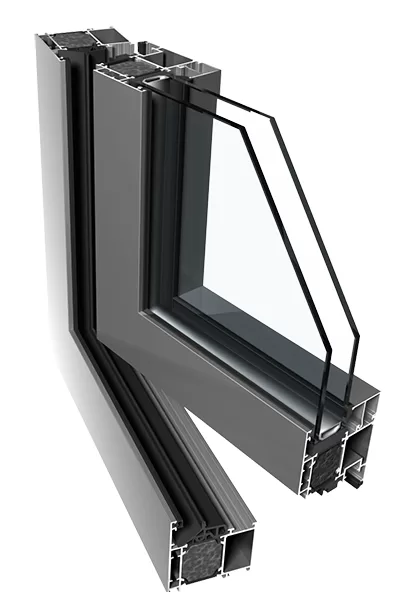

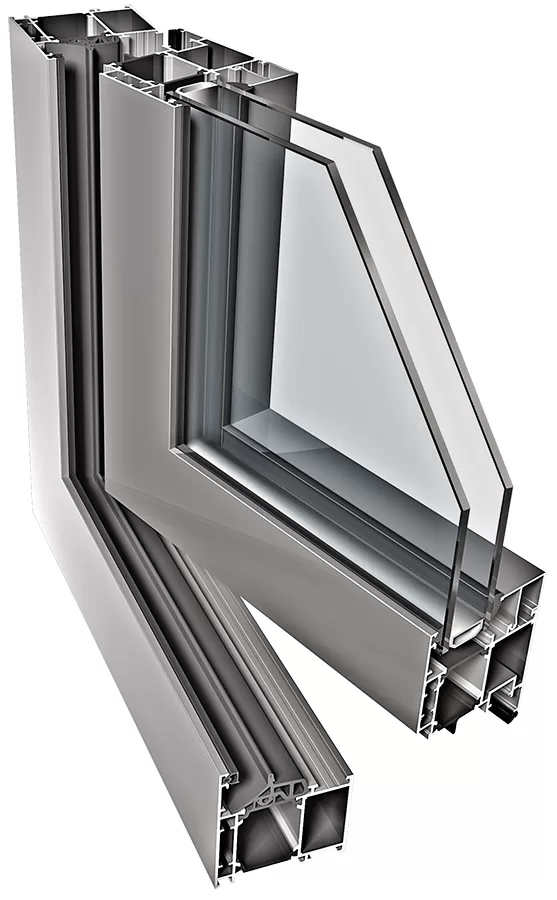

    PE68/PE68HI ОКНА

    • Трёхкамерная система с присутствием EURO паза для фурнитуры;
    • Возможно применить паз, используемый в PVC конструкциях;
    • Конструктивная глубина рамы – 68 mm, створки – 76 mm;
    • Толщина заполнения створки: 18-59 mm;
    • Более широкий, в сравнении с PE60 системой, 32 mm термомост и одно или двухкомпонентные центральные уплотнительные элементы из синтетического каучука гарантируют ещё более высокие теплоизоляционные свойства;
    • Благодаря модернизации уплотнительных элементов нет необходимости в отливах, что положительно влияет на эстетический вид фасада;
    • Створка и рама по наружной плоскости стоят заподлицо;
    • Максимальные размеры створки L 1550*H 2200, L 1200*H 2400, и вес 200 kg;
    • Коэффициент теплопроводности рамы Uf=1,5 -1,8 W/m2K (Basic) / Uf=1,3-1,4 W/m2K (HI);
    • Коэффициент теплопроводности изделия Uw* = 0,93 W/m2K (Basic) / Uw* = 0,84 W/m2K (HI)
    *Размеры тестируемой конструкции L=1480*H=2180, коэффициент теплопроводности стекла Ug = 0,5 W/m2K, тройное остекление.

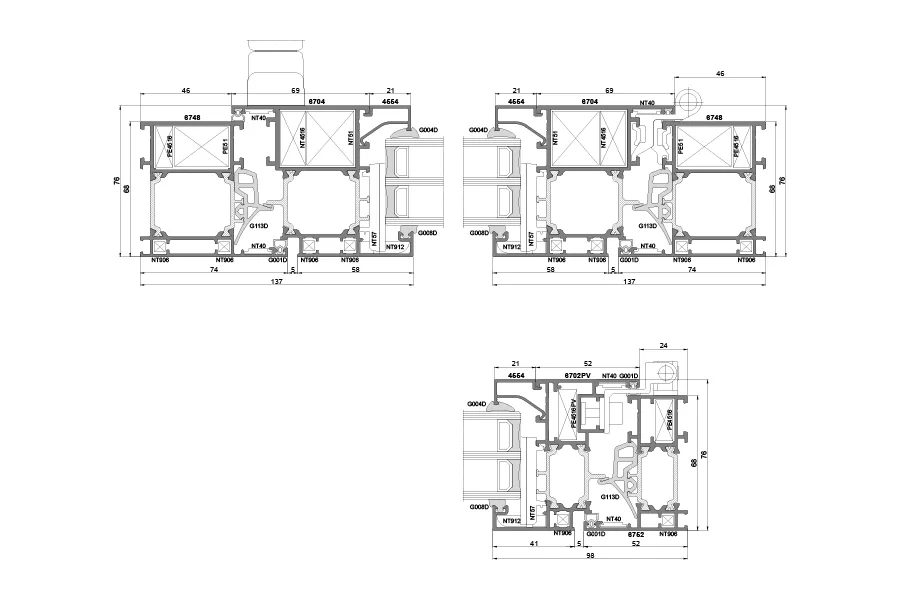

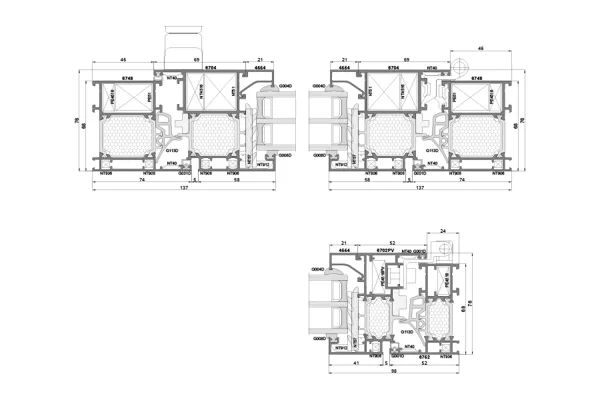

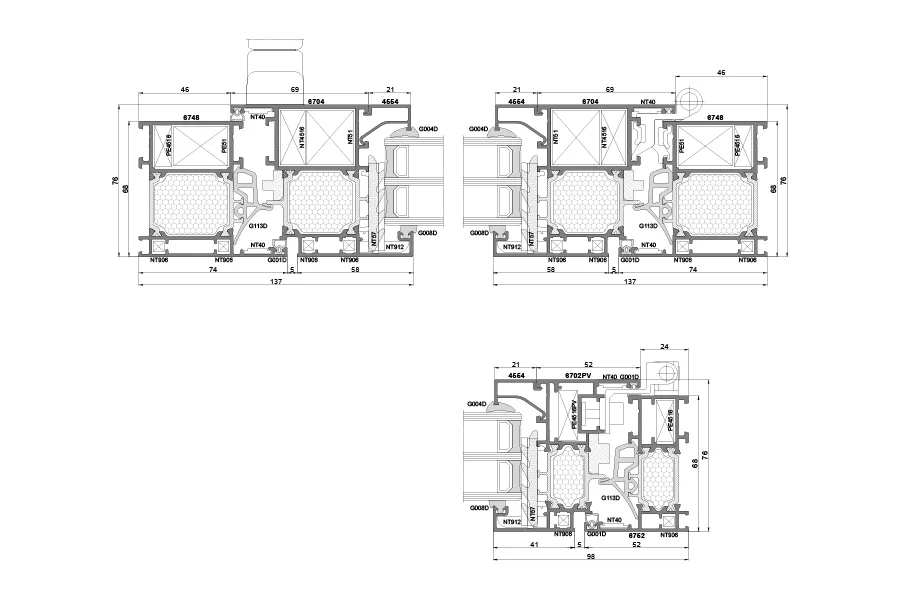

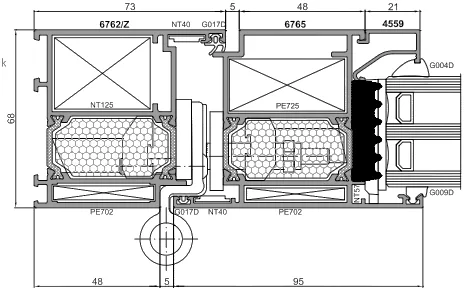

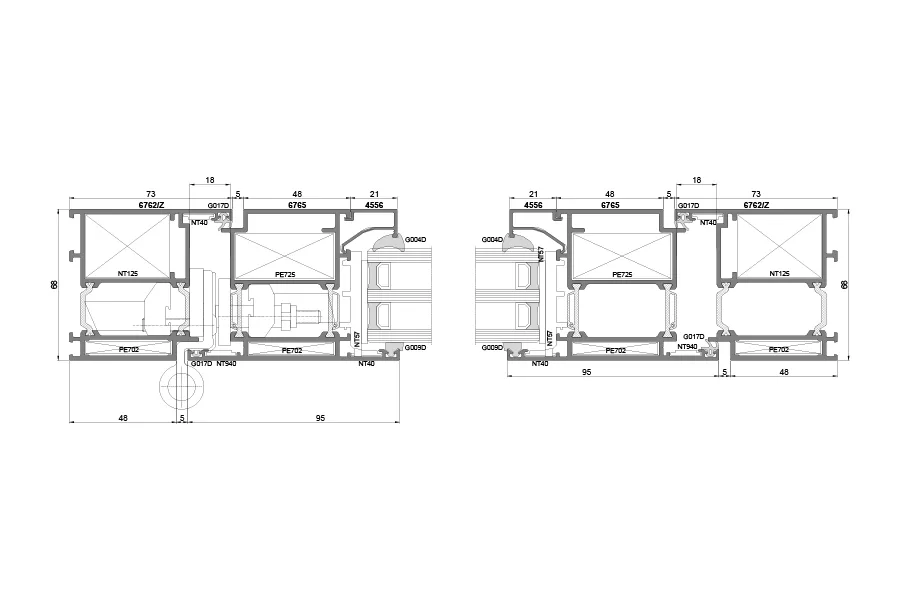

    PE68/PE68HI ДВЕРИ

    • Трёхкамерная система с термомостом предназначенная для дверей;
    • Система имеет компланарную структуру профилей - створка и рама по внутренней и наружной плоскости стоят заподлицо;
    • Присутствует EURO паз для фурнитуры;
    • Особо профилированные термомосты шириной 24 mm;
    • Конструктивная глубина рамы и створки составляет 68 mm;
    • Толщина заполнения створки: 13-51 mm;
    • Максимальные размеры створки L 1350*H 2500, и вес 210 kg;
    • Система позволяет использовать широкий ассортимент фурнитуры и дверных замков;
    • Специально разработанные совместимые профили обеспечивают простоту соединения между дверьми и окнами;
    • Коэффициент теплопроводности рамы Uf=1,5-2,1 W/m2K (Basic) / Uf=1,8 W/m2K (HI);
    • Коэффициент теплопроводности изделия Ud* = 1,13 W/m2K (Basic) / Ud* = 1,06 W/m2K (HI);
    *Размеры тестируемой конструкции L=1230*H=2180, коэффициент теплопроводности стекла Ug = 0,5 W/m2K, тройное остекление

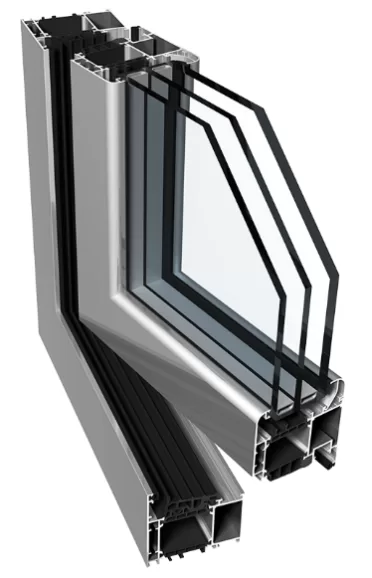

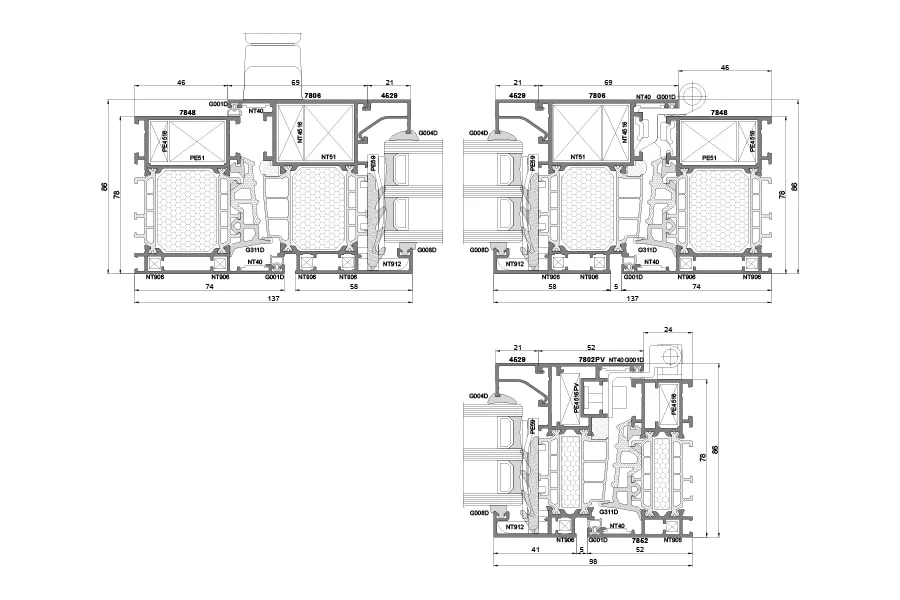

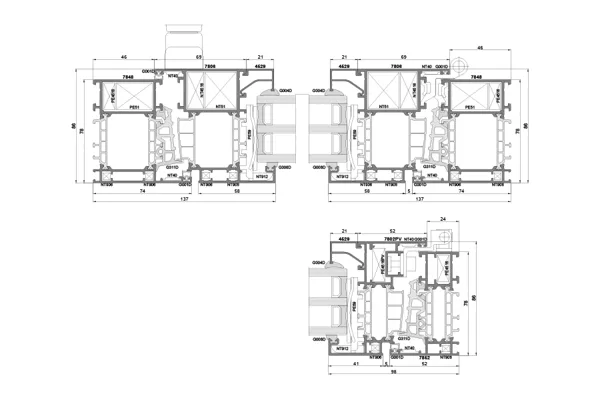

    PE78N / PE78N+ / PE78NHI / PE78NHI+ ОКНА

    • Трёхкамерная система предназначенная для окон с очень высокими теплоизоляционными требованиями;
    • Присутствует EURO паз для фурнитуры;
    • Возможно применить паз, используемый в PVC конструкциях;
    • Конструктивная глубина рамы – 78 mm, створки – 86 mm;
    • Данная система позволяет использовать широкий ассортимент фурнитуры;
    • Створка и рама по наружной плоскости стоят заподлицо;
    • Толщина заполнения створки: 23-61 mm;
    • Максимальные размеры створки L 1700*H 2200, L 1300*H 3000 и вес 200 kg;
    • Благодаря мультикамерному термомосту (42 mm) и двухкомпонентным центральным уплотнительным элементам достигается высокая теплоизоляция;
    • Коэффициент теплопроводности рамы Uf=1,7 W/m2(Basic) / Uf=1,3 W/m2(PE78N+) / Uf=0,9 W/m2(PE78N HI) / Uf=0,7 W/m2(PE78N HI+);
    • Коэффициент теплопроводности изделия Uw*=0,88 W/m2K(Basic) / Uw*=0,74 W/m2(PE78N HI+);
    * Размеры тестируемой конструкции L=1230*H=2180 коэффициент теплопроводности стекла Ug = 0,5 W/m2K, тройное остекление

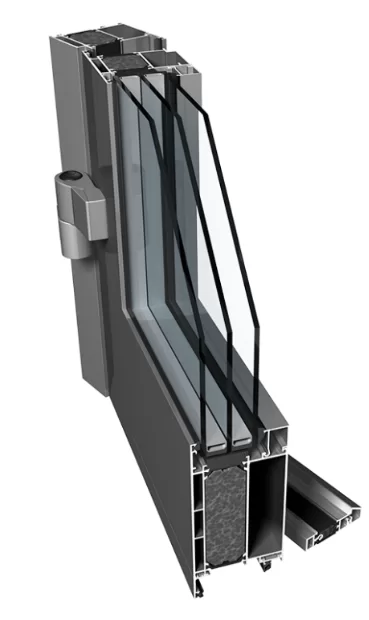

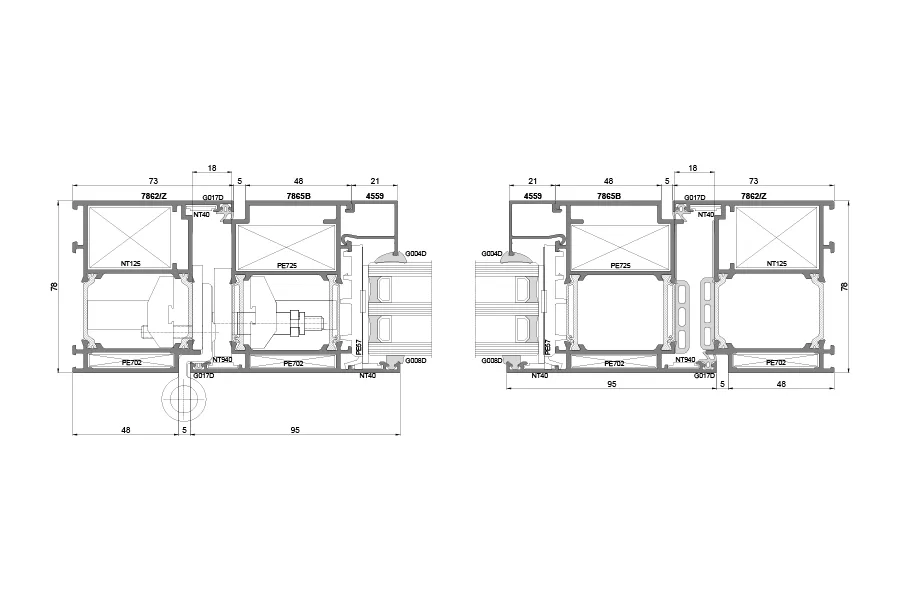

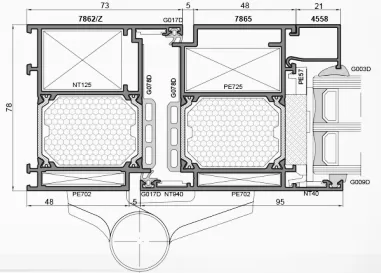

    PE78N/PE78N HI ДВЕРИ

    • Трёхкамерная система предназначенная для дверей с очень высокими теплоизоляционными требованиями;
    • Система имеет компланарную структуру профилей (зазор 18 mm) - створка и рама по внутренней и наружной плоскости стоят заподлицо;
    • Присутствует EURO паз для фурнитуры;
    • Профилированный термомост шириной 34 mm;
    • Специально разработанные совместимые профили обеспечивают простоту соединения между дверьми и окнами;
    • Конструктивная глубина рамы и створки - 78 mm;
    • Можно использовать широкий ассортимент фурнитуры и дверных замков;
    • Может быть применено множество пороговых решений (в том числе PVC), чтобы гарантировать лучшую теплоизоляцию;
    • Толщина заполнения створки: 17-61 mm;
    • Максимальные размеры створки L=1400*H=3000 и вес 210 kg;
    • Коэффициент теплопроводности рамы Uf=2,1 W/m2K (Basic) / Uf=1,5 W/m2K (PE78N HI)
    • Коэффициент теплопроводности изделия Ud*=1,1 W/m2K(Basic) / Ud*=0,93 W/m2K (PE78N HI) / Ud*=0,89 W/m2K (PE78N HI+);

    * Размеры тестируемой конструкции L=1230*H=2180 коэффициент теплопроводности стекла Ug = 0,5 W/m2K, тройное остекление

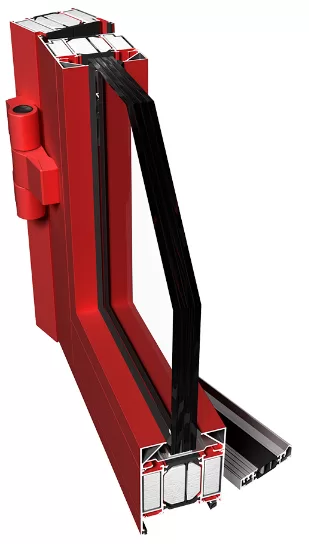

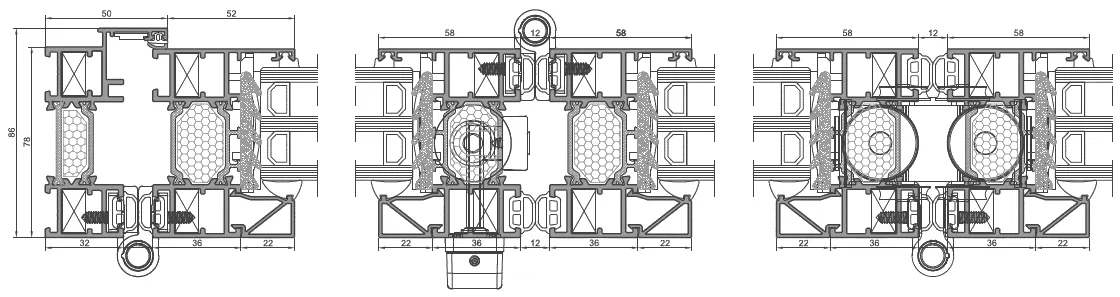

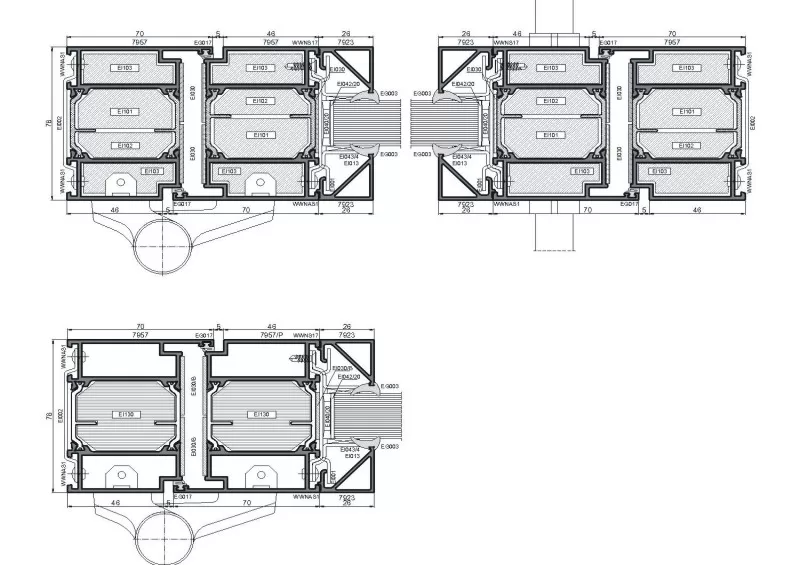

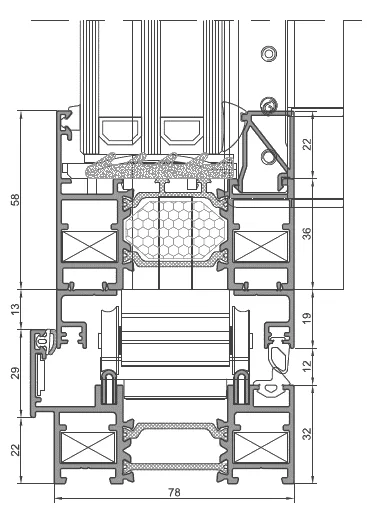

    PE78EI

    • Трёхкамерная система для внутренних и наружных пожарных конструкций;
    • Одно и двустворчатые двери, открывающиеся внутрь или наружу с разными решениями порогов;
    • Классы огнестойкости: EI 15, EI 30, EI 45, EI 60, EI 90, EI 120;
    • Конструктивная глубина рамы и створки – 78 mm (конструкции EI 120 - 89 mm);
    • Термомост - 35 mm, (конструкции EI 120 - 46 mm);
    • Благодаря трёхкамерной конструкции и дополнительным усиливающим элементам, возможно собирать конструкции больших размеров высотой до 4000 мм.;
    • Возможно изготовит дымозащитные конструкции;
    • Два типа огнеупорных вставок: гипс, глинокремневые;
    • Толщина заполнения створки: 8-62 mm, (55-73 mm для EI 120);
    • Применим широкий ассортимент фурнитуры и дверных замков;
    • Звукоизоляция: RA1* - 35 dB, RA2* - 30 dB, RW* - 37 dB

    *одинарное стекло 17 mm Swissflam, с огнеупорными свойствами

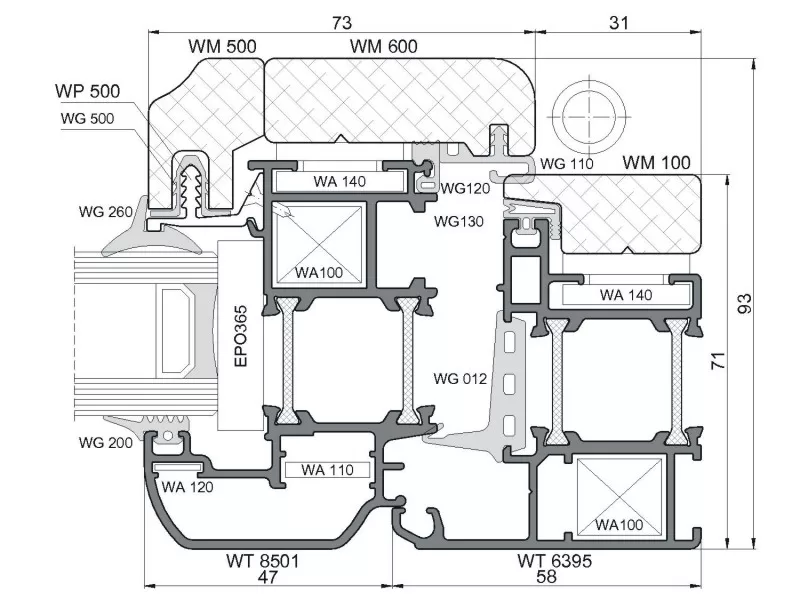

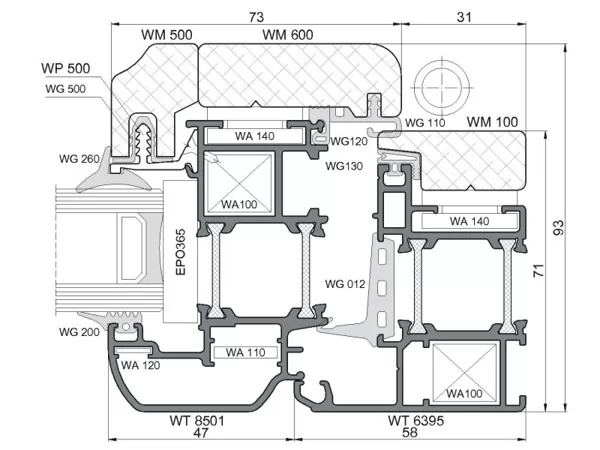

    PW 93 WOOD

    • Основная характерная черта - связь между деревянными и алюминиевыми профилями;
    • Термомост - 24 mm;
    • Конструктивная глубина профилей для рам и створок увеличена до 70-93 мм, что улучшает теплоизоляцию системы;
    • В этой системе могут быть изготовлены различные конструкции: одно и двустворчатые окна, поворотные, поворотно-откидные и откидные;
    • В PW 93 Wood используются деревянные накладки из древесины тропических пород хорошего качества;
    • Дерево устойчиво к погодным условиям и придаёт благородный внешний вид;
    • Возможно использовать современные двухкомпонентные уплотнительные элементы из синтетического каучука для достижения высоких параметров теплоизоляции;
    • Толщина заполнения створки: 31-32 mm;
    • Коэффициент теплопроводности рамы Uf = 1,7 - 2,0 W/m2K.

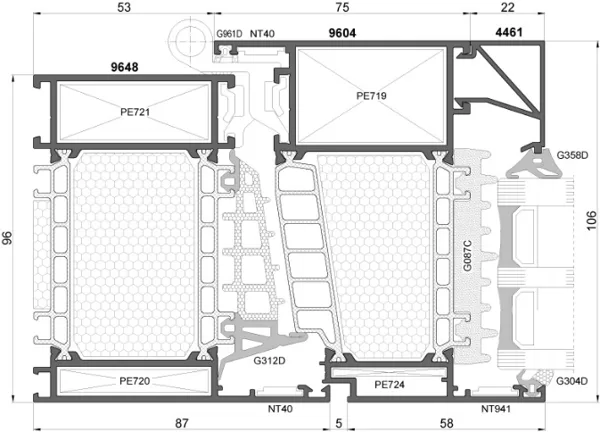

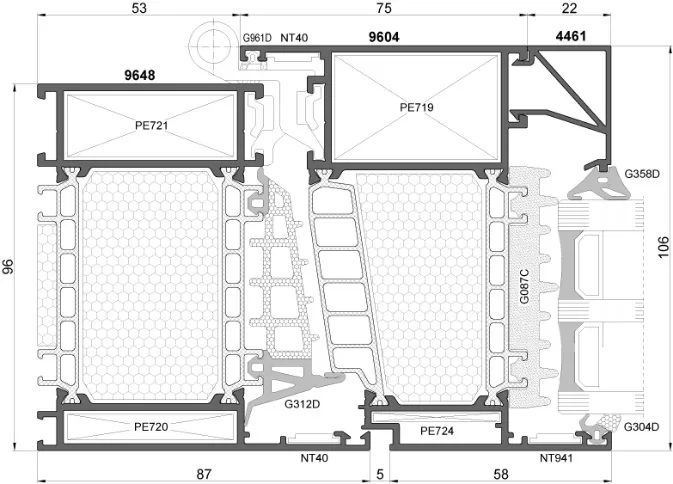

    PE96 passive / PE96 passive+ ОКНА

    • Система с самыми высокими теплоизоляционными предназначенная для энергоэффективных и пассивных домов;
    • Конструктивная глубина рамы - 96 mm, створки - 106 mm;
    • Специально профилированный многокамерный термомост - 62 mm;
    • Двухкомпонентные центральные уплотнительные элементы обеспечивают низкий коэффициент теплопередачи;
    • Толщина заполнения створки: 39 - 74 mm.
    • Коэффициент теплопроводности изделия Uw*=0,66 W/m2K (Basic) / Uw**=0,57 W/m2K (passive +)

    * Размеры тестируемой конструкции L=1480*H=2180, коэффициент теплопроводности стекла Ug = 0,5 W/m2K, тройное остекление;

    ** Размеры тестируемой конструкции L=1480*H=2180, коэффициент теплопроводности стекла Ug = 0,4 W/m2K, тройное остекление
