Холодные системы

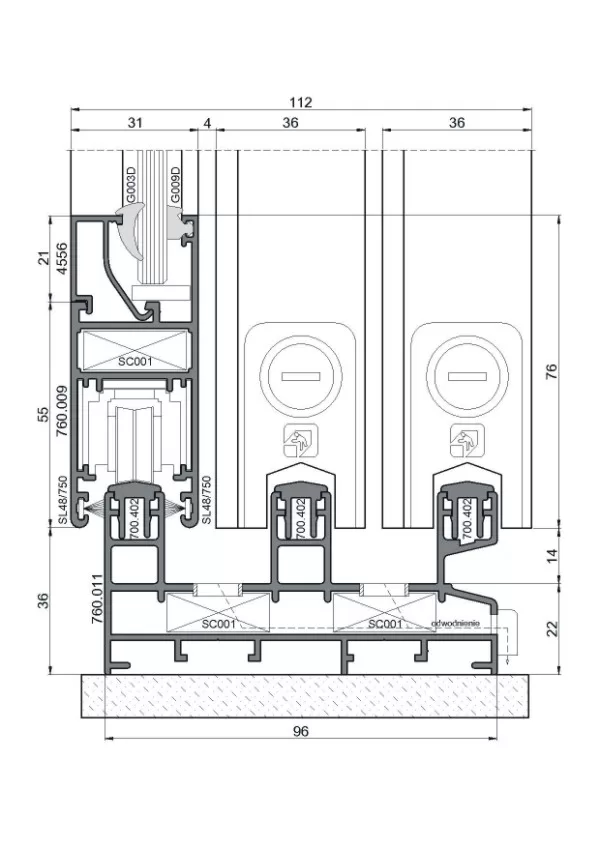

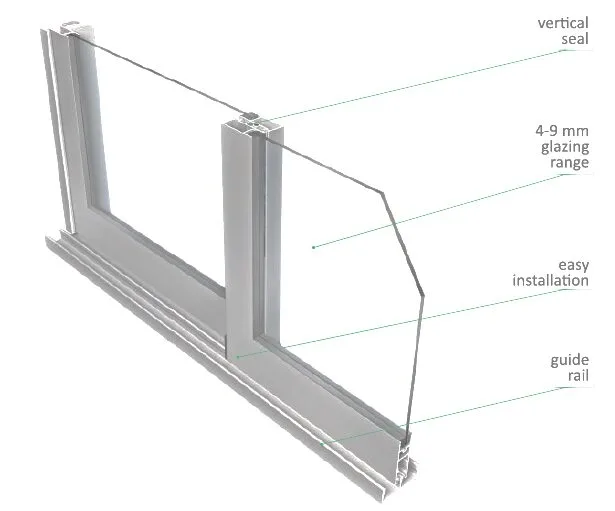

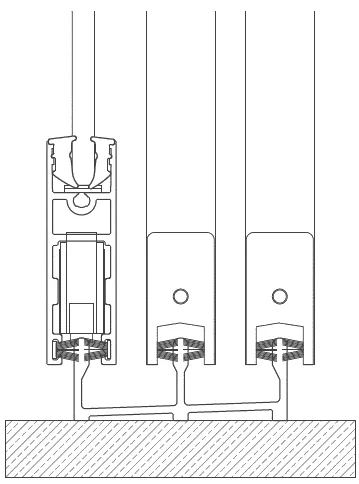

SL600

  • Система предназначена для выполнения внутренних конструкций, так как не имеет термомоста;
  • Можно использовать как внешнее остекление балкона;
  • Основное предназначение системы - разнообразие раздвижных дверей и окон;
  • Предлагаются двойные и тройные рамы, благодаря чему можно возводить конструкции с большим количеством створок;
  • Конструктивная глубина профилей: 31 mm (створка) / 55 mm (двухрельсовая рама) / 95.5 mm (трёхрельсовая рама);
  • Максимальные размеры створки: L 1500* H 2500 mm;
  • Максимальный вес створки: 120 kg;
  • Толщина заполнения створки: 4 - 20 mm;
  • Возможно изготовление кассовых окон, сдвигающихся вертикально, используя специальную фурнитуру;
  • Данная система позволяет использовать только специальную фурнитуру PONZIO

Тёплые системы

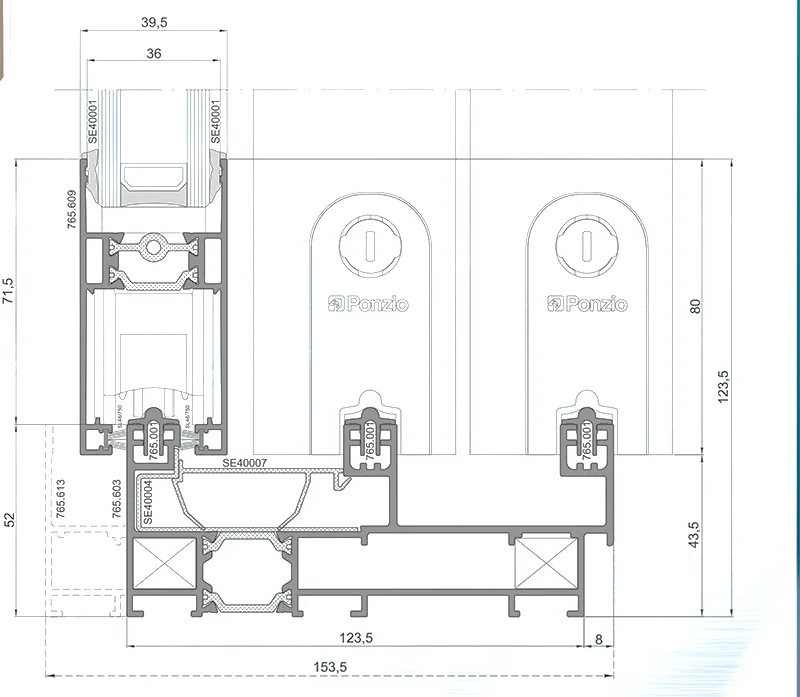

SL600tt EVO

  • Алюминиевая профильная система с теплоизоляцией, предназначенная для изготовления раздвижных окон или раздвижных сегментов, например застройки лоджий и балконов;
  • Толщина заполнения створки: 23-30 mm;
  • Конструктивная глубина профилей: 46 mm (створка) / 73/95 mm (двухрельсовая рама) / 131,5/153,5 mm (трёхрельсовая рама);
  • Максимальные размеры створки: L 2000* H 3000 mm, и вес 220 kg;
  • Возможно достижение минимальной ширины центральной стойки - 37 mm;
  • Данная система позволяет использовать только специальную фурнитуру PONZIO;
  • Высокая герметичность конструкции достигается благодаря специальным прокладкам, изготовленным из синтетического каучука, которые используются по периметру каждого из раздвижных сегментов;
  • Коэффициент теплопроводности рамы Uf=3,1 W/m2K;
  • Коэффициент теплопроводности изделия Uw*=1,5 W/m2K

*Размеры тестируемой конструкции L=2400*H=2400, коэффициент теплопроводности стекла Ug = 1,0 W/m2K, двойное остекление

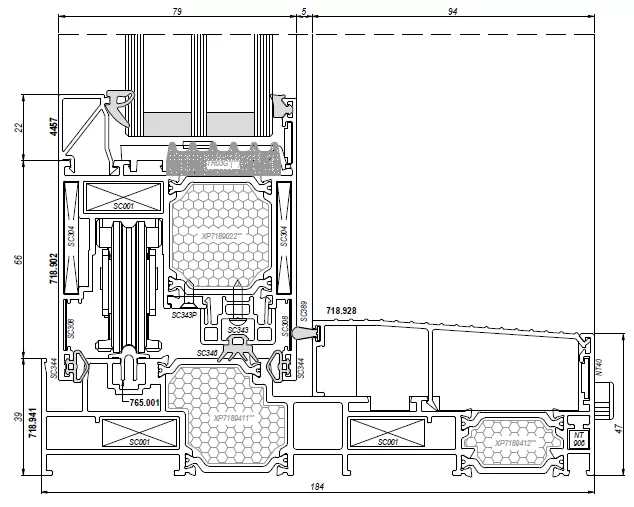

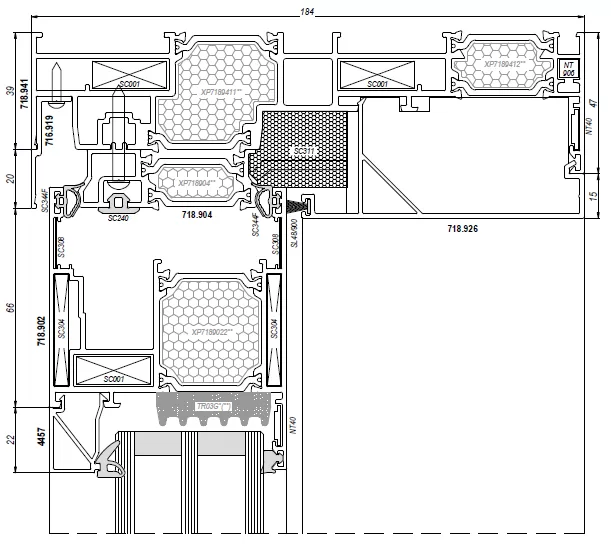

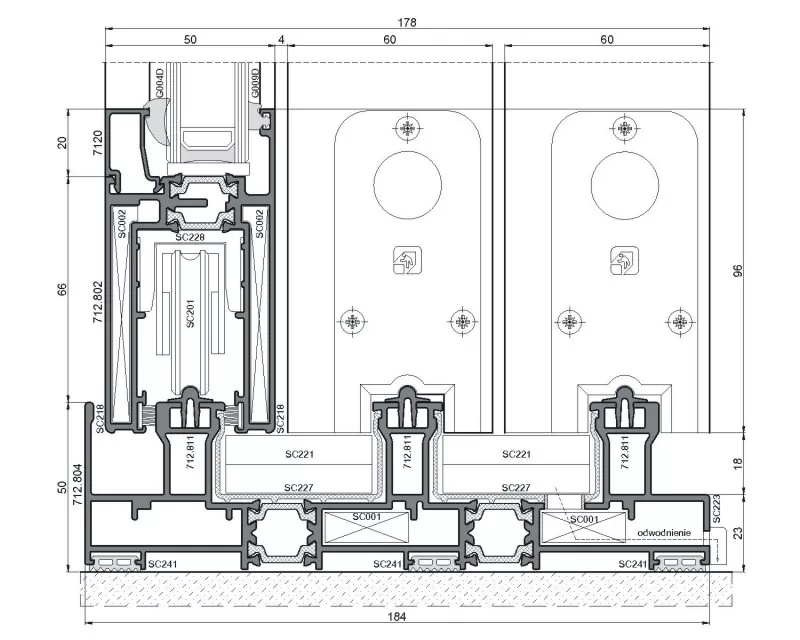

SL1200tt

  • Теплоизолированная система, предназначенная для производства наружных, подъёмно-раздвижных элементов, например, для обустройства балконов и лоджий.
  • Конструктивная глубина профилей: 50 mm (створка) / 120 mm (двухрельсовая рама) / 184 mm (трёхрельсовая рама);
  • Максимальные размеры створки: L 2000* H 2300, и вес 250 kg;
  • Возможно использовать низкий порог;
  • Можно использовать только специальную фурнитуру PONZIO и G-U;
  • Толщина заполнения створки: 6-37 mm;
  • Коэффициент теплопроводности рамы Uf=3,4 W/m2K;
  • Коэффициент теплопроводности изделия Uw*=1,9 W/m2K;

*Размеры тестируемой конструкции L=2400*H=2400, коэффициент теплопроводности стекла Ug = 1,0 W/m2K, двойное остекление

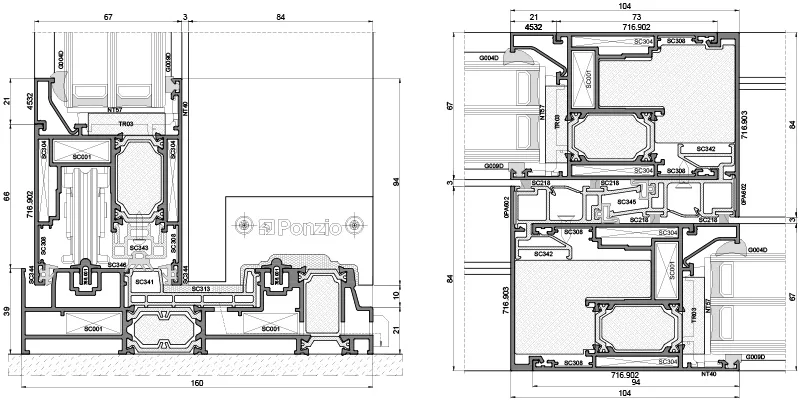

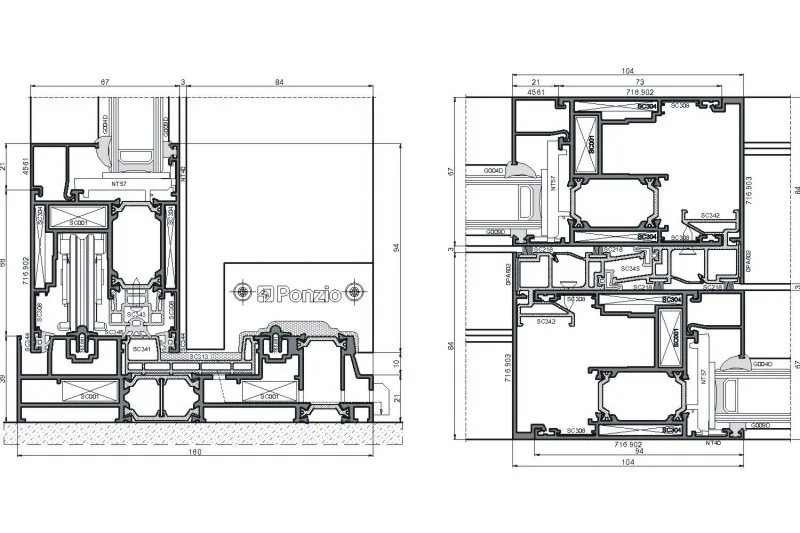

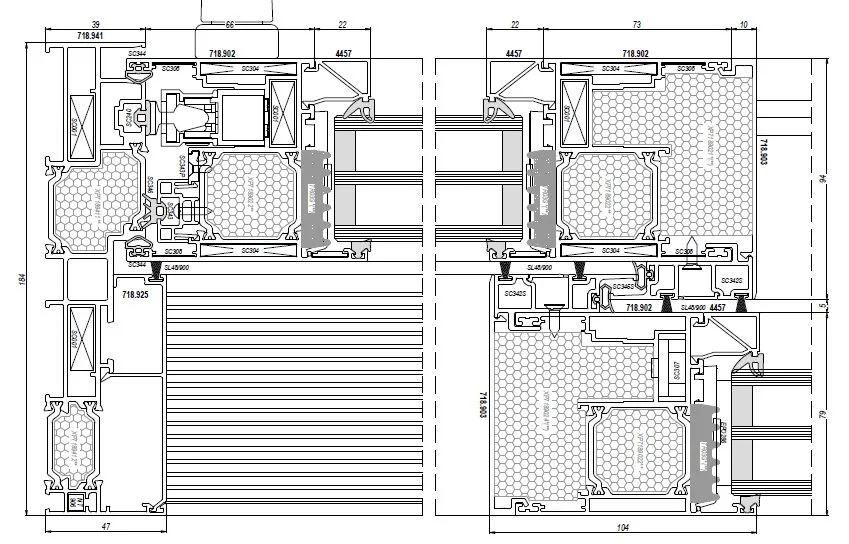

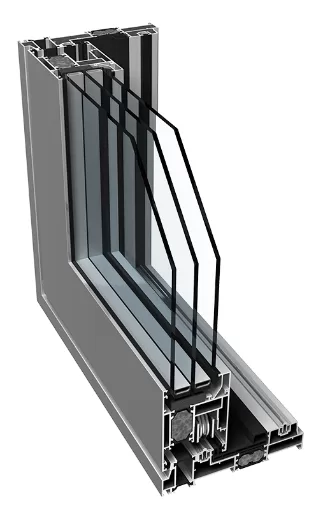

SL1600tt / SL1600tt + / SL1600tt HI

  • Теплоизолированная подъёмно-раздвижная система, предназначенная для производства элементов наружных конструкций;
  • Форма профилей позволяет изготавливать стабильные конструкции больших размеров, даже с 6 створками и большим весом створки;
  • Конструктивная глубина профилей: 67 mm (створка) / 160 mm (двухрельсовая рама) / 247 mm (трёхрельсовая рама);
  • Максимальные размеры створки: L 1800* H 3200 mm, и вес 300/400 kg;
  • Возможно использовать низкий порог;
  • Преимущество системы - высокая устойчивость к погодным условиям;
  • Толщина заполнения створки: 12-49 mm;
  • Можно использовать только специальную фурнитуру PONZIO и G-U;
  • Коэффициент теплопроводности рамы Uf=2,3 W/m2K (Basic) / Uf=2,1 W/m2K (tt+) / Uf=1,8 W/m2K (HI);
  • Коэффициент теплопроводности изделия Uw*=1,1 W/m2K (Basic) / Uw*=1,0 W/m2K (HI);

*Размеры тестируемой конструкции L=2400*H=2400, коэффициент теплопроводности стекла Ug = 0,5 W/m2K, тройное остекление

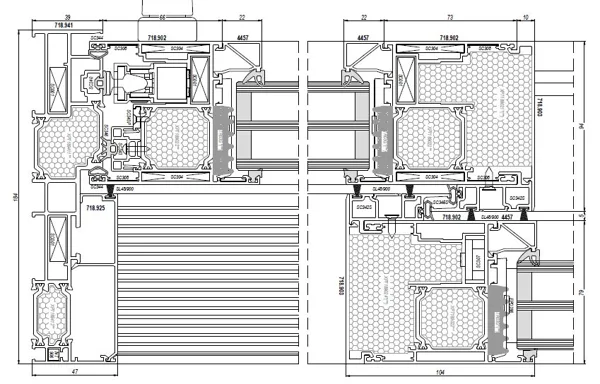

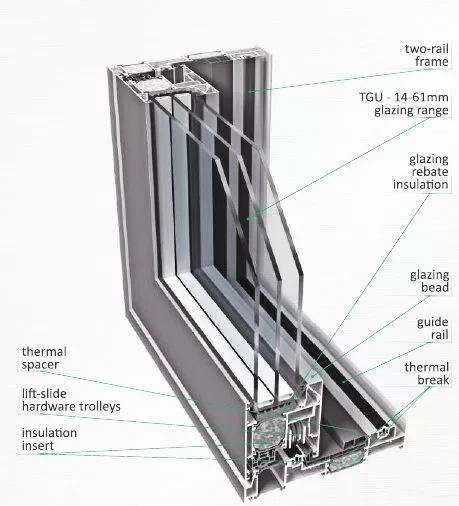

PONZIO SL1800TT/ SL1800TT+/ SL1800TT HI

  • Система разработана для энергоэффективных и пассивных зданий;
  • Данная система – аналог SL1600TT, с увеличенной глубиной рамы, а соответственно и глубиной створки;
  • Конструктивная глубина профилей: 78 mm (створка) / 172 mm (рама);
  • Толщина заполнения створки: 14 - 61 mm;
  • Максимальные размеры створки: L 3300* H 3000 mm и L 2300* H 3500;
  • Коэффициент теплопроводности рамы: Uf=1,3 W/m2K;
  • Коэффициент теплопроводности изделия: Uw= 0,88 W/m2K при размерах конструкции (L 2400* H 2400) / Uw= 0,73 W/m2K при размерах конструкции (L 5379* H 3083);
