Aukstas sistēmas

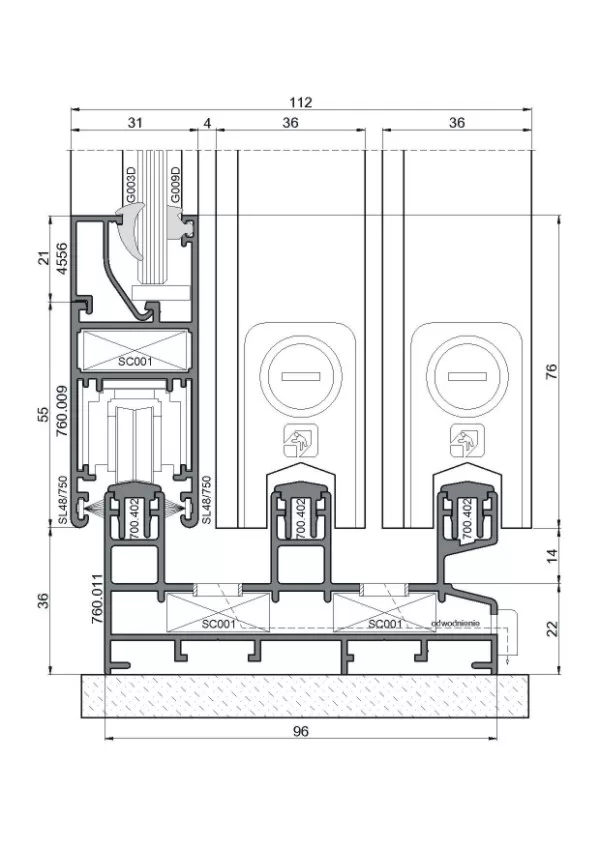

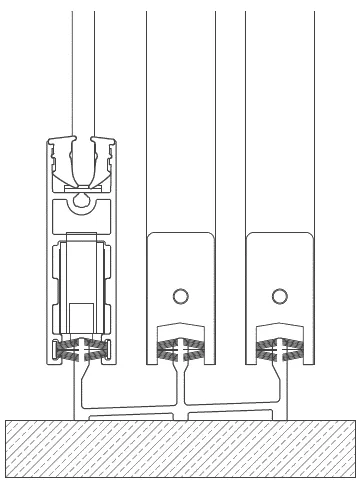

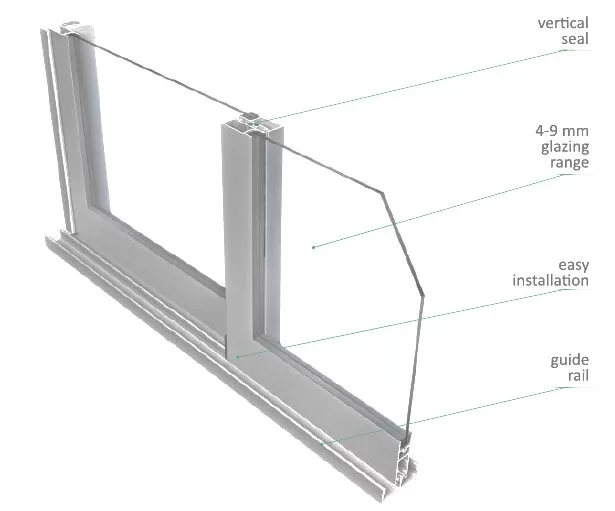

SL600

  • Sistēmai nav termisko tiltu;

  • Pārsvarā tā ir paredzēta iekšējo konstrukciju ražošanai, bet var izmantot arī ka balkona ārējo stiklojumu;
  • Sistēmas galvenais mērķis - dažādas bīdāmās durvis un logi;
  • Tiek piedāvāti rāmji ar divām vai trim sliedēm, pateicoties kurām ir iespējams uzcelt konstrukcijas ar lielu vērtņu skaitu;
  • Profilu konstruktīvais dziļums: 31 mm (vērtne) / 55 mm (rāmis ar divām sliedēm) / 95.5 mm (rāmis ar trim sliedēm);
  • Vērtnes maksimālie izmēri: L 1500* H 2500 mm un svars 120 kg;
  • Vērtnes aizpildījuma dziļums: 4 - 20 mm;
  • Izmantojot speciālu furnitūru ir iespējams izgatavot logus, kurās vērās vertikāli;
  • Ir iespējams izmantot tikai īpašo PONZIO furnitūru;

Siltas sistēmas

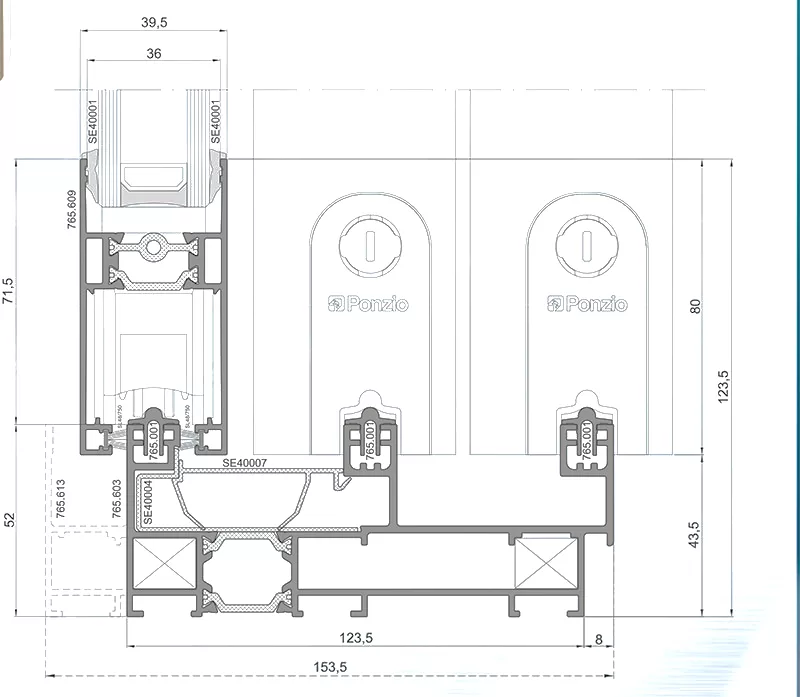

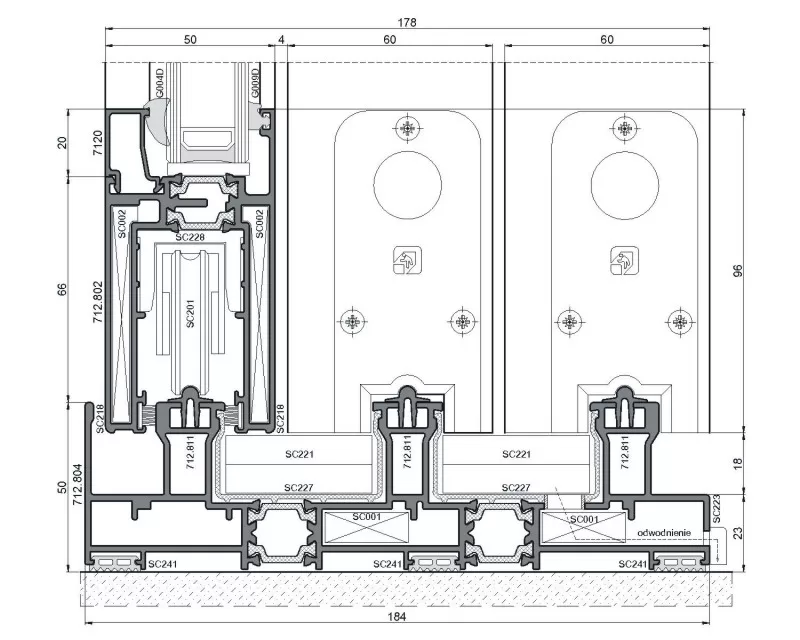

SL600tt EVO

  • Alumīnija profilu sistēma ar termisko tiltu, kas paredzēta bīdāmo konstrukciju ražošanai, piemēram, lodžiju un balkonu apbūvei;

  • Profilu konstruktīvais dziļums: 46 mm (vērtne) / 73/95 mm (rāmis ar divām sliedēm) / 131,5/153,5 mm (rāmis ar trim sliedēm);
  • Vērtnes maksimālie izmēri: L 2000* H 3000 mm, un svars 220 kg;
  • Vērtnes aizpildījuma dziļums: 23-30 mm;
  • Ir iespējams sasniegt minimālo centrālā statņa platumu - 37 mm;
  • Ir iespējams izmantot tikai īpašo PONZIO furnitūru;
  • Augstais konstrukcijas hermētiskums tiek panākts, pateicoties īpašām blīvēm, kas izgatavotas no sintētiskās gumijas, kurās tiek uzstādītas gar katra bīdāmā segmenta perimetru.;
  • Rāmja siltumvadītspējas koeficients Uf=3,1 W/m2K
  • Konstrukcijas siltumvadītspējas koeficients Uw*=1,5 W/m2K

*Testējamās konstrukcijas izmēri L=2400*H=2400, stikla siltumvadītspējas koeficients Ug = 1,0 W/m2K, divkāršais stiklojums

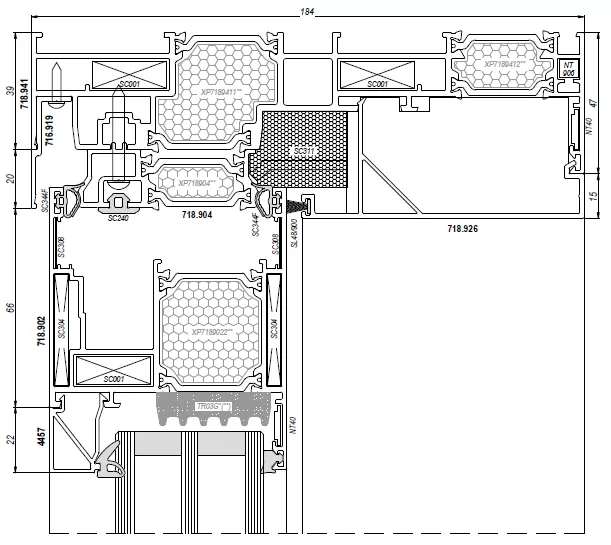

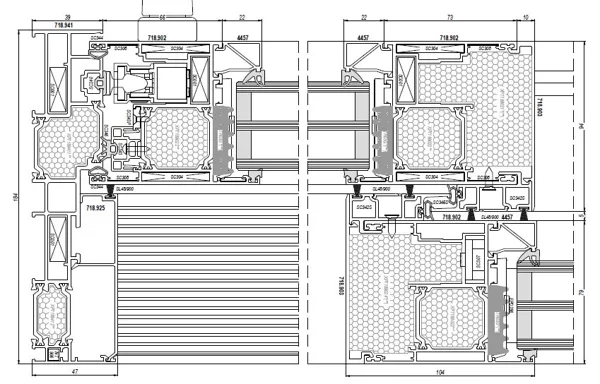

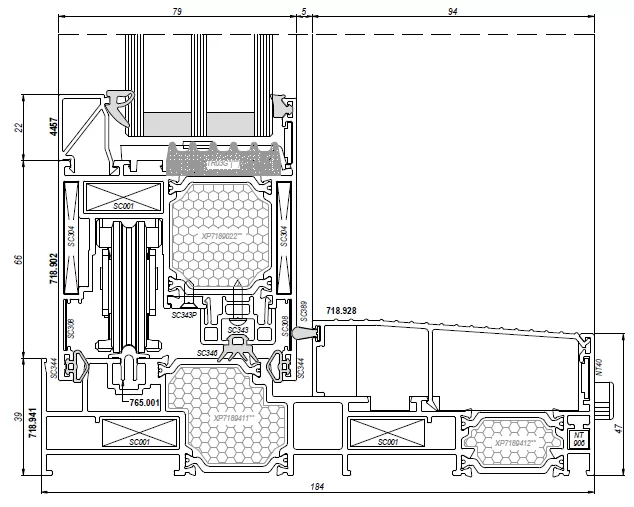

SL1200tt

  • Siltumizolēta paceļamo – bīdāmo elementu sistēma, kura ir piemērota pārsvarā ārējām norobežojošām konstrukcijām, bet arī var tikt izmantota lodžiju un balkonu apbūvei;

  • Profilu konstruktīvais dziļums: 50 mm (vērtne) / 120 mm (rāmis ar divām sliedēm) / 184 mm (rāmis ar trim sliedēm);
  • Vērtnes maksimālie izmēri: L 2000* H 2300 mm, un svars 250 kg;
  • Vērtnes aizpildījuma dziļums: 6-37 mm;
  • Ir iespējams izmantot zemu slieksni;
  • Ir iespējams izmantot tikai īpašo PONZIO un G-U furnitūru;
  • Rāmja siltumvadītspējas koeficients Uf=3,4 W/m2K;
  • Konstrukcijas siltumvadītspējas koeficients Uw*=1,9 W/m2K;

*Testējamās konstrukcijas izmēri L=2400*H=2400, stikla siltumvadītspējas koeficients Ug = 1,0 W/m2K, divkāršais stiklojums;

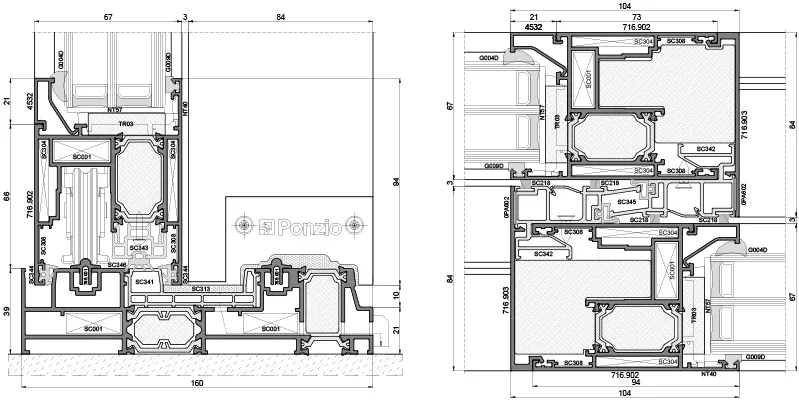

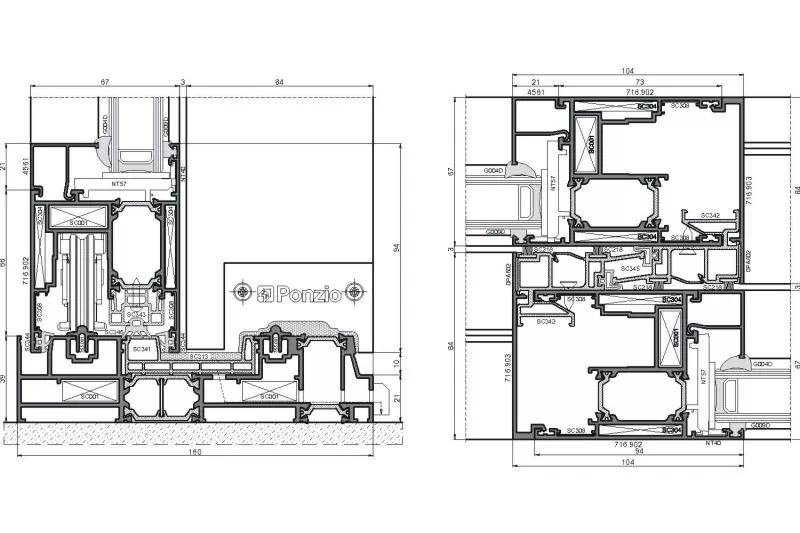

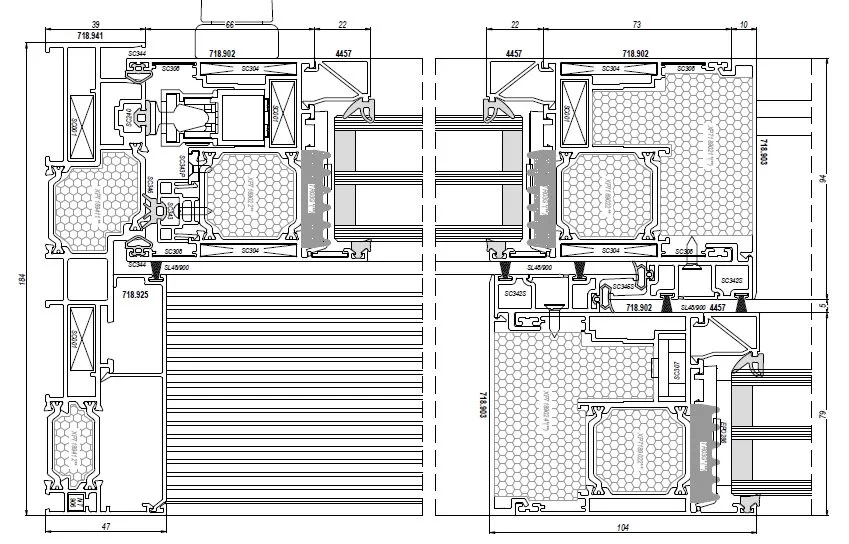

SL1600tt / SL1600tt + / SL1600tt HI

  • Siltumizolēta paceļamo – bīdāmo elementu sistēma, kura ir piemērota ārējo konstrukciju ražošanai;

  • Profilu forma ļauj ražot stabilas, liela izmēra konstrukcijas, pat ar 6 vērtnēm un lielu vērtņu svaru;
  •  Profilu konstruktīvais dziļums: 67 mm (vērtne) / 160 mm (rāmis ar divām sliedēm) / 247 mm (rāmis ar trim sliedēm);
  • Vērtnes maksimālie izmēri: L 1800* H 3200 mm, un svars 300/400 kg;
  • Vērtnes aizpildījuma dziļums: 12-49 mm;
  • Ir iespējams izmantot zemu slieksni;
  • Sistēmas priekšrocība ir tā augstā izturība pret laika apstākļiem;
  • Ir iespējams izmantot tikai īpašo PONZIO un G-U furnitūru;
  • Rāmja siltumvadītspējas koeficients Uf=2,3 W/m2K (Basic) / Uf=2,1 W/m2K (tt+) / Uf=1,8 W/m2K (HI);
  • Konstrukcijas siltumvadītspējas koeficients Uw*=1,1 W/m2K (Basic) / Uw*=1,0 W/m2K (HI)

**Testējamās konstrukcijas izmēri L=2400*H=2400, stikla siltumvadītspējas koeficients Ug = 0,5 W/m2K, trīskāršais stiklojums;

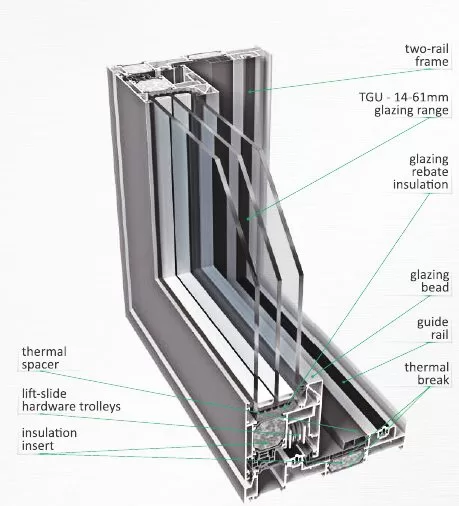

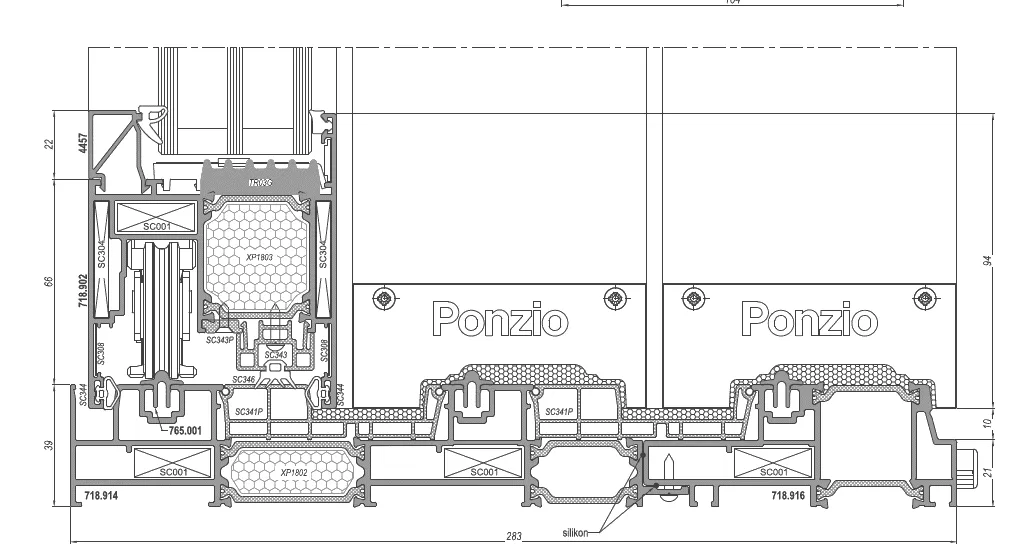

PONZIO SL1800TT/ SL1800TT+/ SL1800TT HI

  • Sistēma ir izstrādāta ļoti augstas energoefektivitātes un pasīvajām ēkām;
  • Šī sistēma ir SL1600TT analogs, kurai ir palielināts rāmja iebūves dziļums un atbilstoši arī vērtņu dziļums;
  • Profilu konstruktīvais dziļums: 78 mm (vērtne) / 172 mm (rāmis);
  • Vērtnes aizpildījuma dziļums 14 - 61 mm;
  • Vērtnes maksimālie izmēri: L 3300* H 3000 mm vai L 2300* H 3500;
  • Rāmja siltumvadītspējas koeficients Uf=1,3 W/m2K;
  • Konstrukcijas siltumvadītspējas koeficients: Uw= 0,88 W/m2K pie konstrukcijas izmēriem (L 2400* H 2400) / Uw= 0,73 W/m2K pie konstrukcijas izmēriem (L 5379* H 3083);
