Aukstas sistēmas

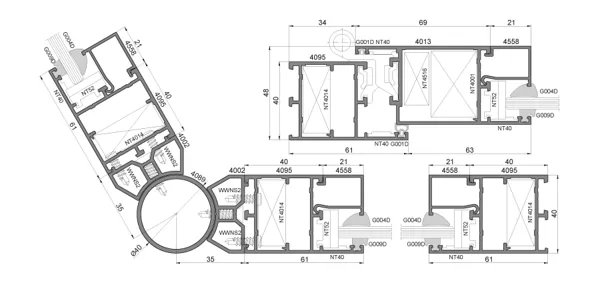

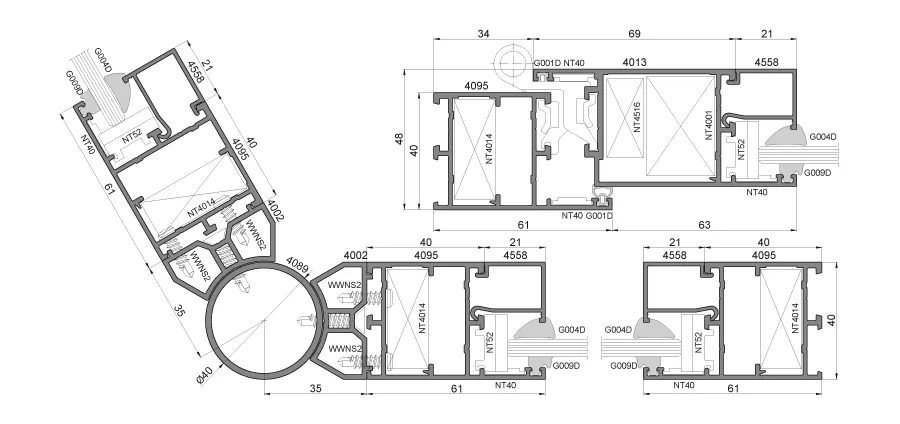

PE40 DURVIS / STARPSIENAS

  • Vienkameru sistēma bez termiskā tilta;
  • Sistēma ir aprīkota ar EIRO gropi furnitūrai.
  • Durvju blokus var izmantot ar slieksni vai bez tā;
  • Vērtnes aizpildījuma dziļums: 2-23 mm;
  • Rāmja konstruktīvais dziļums – 40 mm, vērtnes – 48 mm;
  • Galvenais mērķis - ēku interjers: starpsienas, vitrīnas, bīdāmās durvis (ar manuālo un automātisko vadību), vienvirziena vai divvirziena (pendeļdurvis) veramās durvis;

PE50 LOGI / STARPSIENAS / DURVIS / RŪDĪTA STIKLA DURVIS

  • Vienkameru sistēma bez termiskā tilta;
  • Galvenais mērķis - ēku interjers: starpsienas, logi, rāmja un bezrāmja vienviru un divviru durvis;
  • Profilu konstruktīvais dziļums: 52 mm (rāmis) / 60 mm (logu vērtne) / 52 mm (durvju vērtne);
  • Durvju blokus var izmantot ar slieksni vai bez tā;
  • Sistēma ir aprīkota ar EIRO gropi furnitūrai;
  • Ir iespējams izgatavot logus, kas atveras uz āru;
  • Ir iespējams ražot līdzenas (“komplanāras”) durvis, kā arī durvis ar slēptām eņģēm;
  •  Vērtnes aizpildījuma dziļums: 2-35 mm (durvis un starpsiena) / 8 mm (pilnstikla durvis) / 5-43 mm (logs);
  • Rūdīta stikla durvju eņģu celtspēja – 60 kg;
  • Logu vērtnes var aprīkot ar PVC gropi furnitūrai

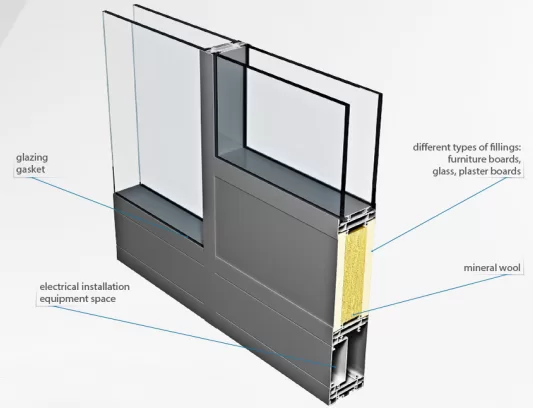

OF90 STARPSIENAS

  • Moderna sistēma, kas paredzēta iekšējām biroja starpsienām;

  • Sistēma nodrošina labu skaņas izolāciju;
  • Vizuāli viegls dizains;
  • Ātra izgatavošana un uzstādīšana;
  • Ir iespējama elektrisko ierīču integrācija konstrukcijā (kontaktligzdas / slēdži / vadi);
  • Konstrukcijas dziļums 80/90 mm;
  • Starpsienas aizpildījuma dziļums: līdz 85 mm;
  • Ir iespējams uzstādīt žalūzijas starpstiklu telpā.

OFISA STARPSIENAS ALT 110

Sistēmas galvenais mērķis ir darba vietas organizēšana un dažādu funkcionālo telpu izveidošana, lai radītu ērtus darba apstākļus. Sistēmai ir plašs pielietojums - izstāžu halles, tirdzniecības zāles un biroja telpas (darba kabineti, pārrunu telpas).

Dotā sistēma kopā ar pielietojamo furnitūru ļauj izmantot dažāda veida durvis, nemainot rāmja profilu:

  1. Standarta alumīnija vērtne
  2. Koka vērtni
  3. Rūdīta stikla vērtni

Individuālu risinājumu daudzveidība tiek panākta ar plašu konstrukcijas elementu izvēli, kā arī ar sistēmas faktūru un krāsu. Plašu dizaina daudzveidību atver neierobežotas stikla, necaurspīdīga aizpildījuma un žalūziju kombinācijas. Necaurspīdīga aizpildījuma (veids, krāsa, faktūra) klāsts ļauj jums izveidot unikālu interjeru un sakārtot to savā stilā. ALT110 sistēma piedāvā plašu risinājumu klāstu, lai telpām piešķirtu vēlamo ģeometrisko izmēru.

Sistēmai ir trīs statņa šķērsgriezuma iespējas:

  • Ekonomisks šķērsgriezums (Art. Prof. AYPC.110.0302) * - 30 * 70 mm (starpsienas augstums 2,7 m ar statņu soli 1,2 m)

  • Standarta šķērsgriezums (prof. Prof. AYPC.110.0301) * - 40 * 70 mm (starpsienas augstums 2,85 m ar statņu soli 1,2 m)
  • Pastiprināts šķērsgriezums (prof. Prof. AYPC.110.0305) * - 40 * 98 mm (starpsienas augstums 4,5 m ar statņu soli 1,2 m)

* atkarībā no statņu soļa ir iespējams palielināt starpsienu augstumu (skat. attēlos)

ALT110 sistēmas priekšrocības un īpašības:

  • Ir iespējams izgatavot starpsienas ar vienotu stiklojumu līdz 4,5 m augstumam ar statņu soli 1,2 m;

  • Jebkuras konfigurācijas starpsienu izgatavošana;
  • Starpsienu uzstādīšana gan telpas apdares procesā, gan pēc tam;
  • Kā horizontāls un vertikāls nesošais elements tiek izmantots vienāda šķērsgriezuma profils;
  • Nesošo profilu savienojums savā starpā tiek veikts caur tērauda stūra savienotājiem uz paurbjošam skrūvēm, iepriekš nesagatavojot profilus;
  • Iespējama mobilo starpsienu izgatavošana;
  • Nesošos profilus ir iespējams stiprināt pie griestiem un grīdas caur ieliekamām detaļām (pēc fasāžu sistēmas principa);
  • Konstrukciju rotācijas leņķis no 90 līdz 270 grādiem;
  • Iespēja pieslēgt konstrukciju pie sienas patvaļīgā leņķī no 45 līdz 90 grādiem, neizmantojot noseglīstes;
  • Stikla aizpildījums 4 - 8 mm un necaurspīdīgs aizpildījums 4 - 16 mm;
  • Var izmantot taisnas un noapaļotas formas dekoratīvas uzlikas;
  • Vienu un divu vērtņu alumīnija durvju izgatavošana ar iekšējo un ārējo vēršanas virzienu;
  • Starp neveramās daļas vai alumīnija durvju stikliem ir iespējams uzstādīt horizontālas žalūzijas ar biezumu 16-26 mm;
  • Starpsienu rāmja plaknē ir iespējams uzstādīt komunikāciju vadus un uzstādīt kontaktligzdas un slēdžus profilā abās konstrukcijas pusēs;
  • EURO gropes klātbūtne durvju konstrukcijās ļauj uzstādīt plaši izplatītu furnitūru;
  • Durvju vērtnē ir iespējams uzstādīt vienrindu vai dubulto stiklojumu 4 - 6 mm, kā arī necaurspīdīgo aizpildījumu 6-10 mm;
  • Četras standarta krāsas: RAL9006 (metāliski pelēka) / RAL9016 (balta) / RAL8017 (brūna) / A00-E6 (anodēts).

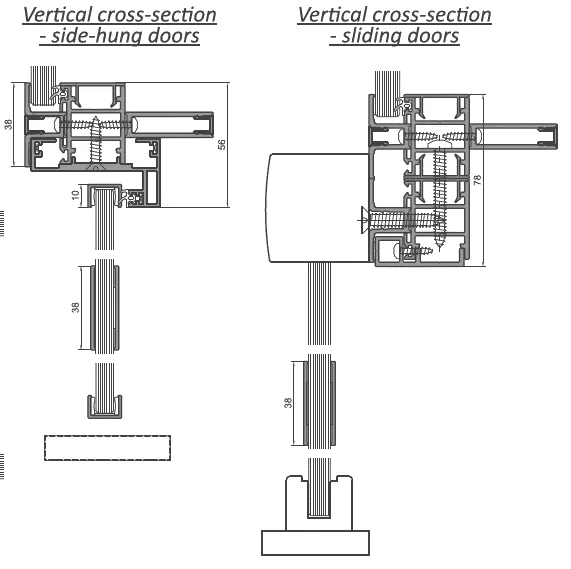

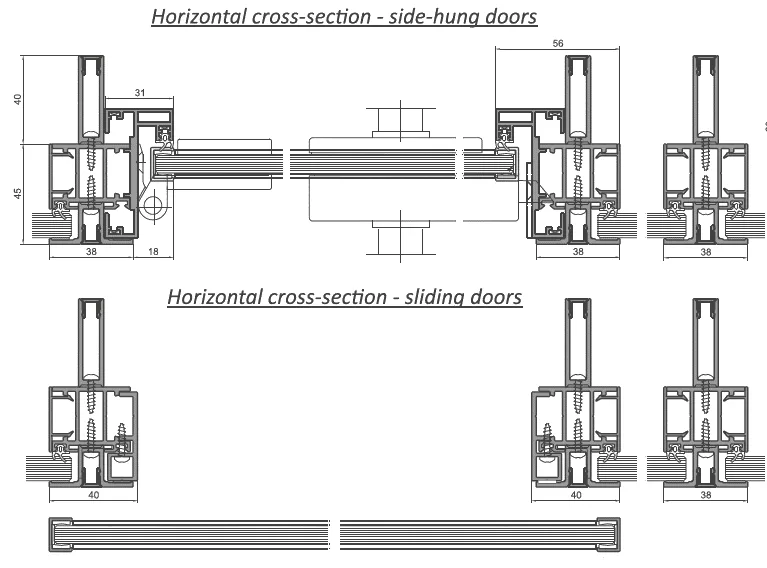

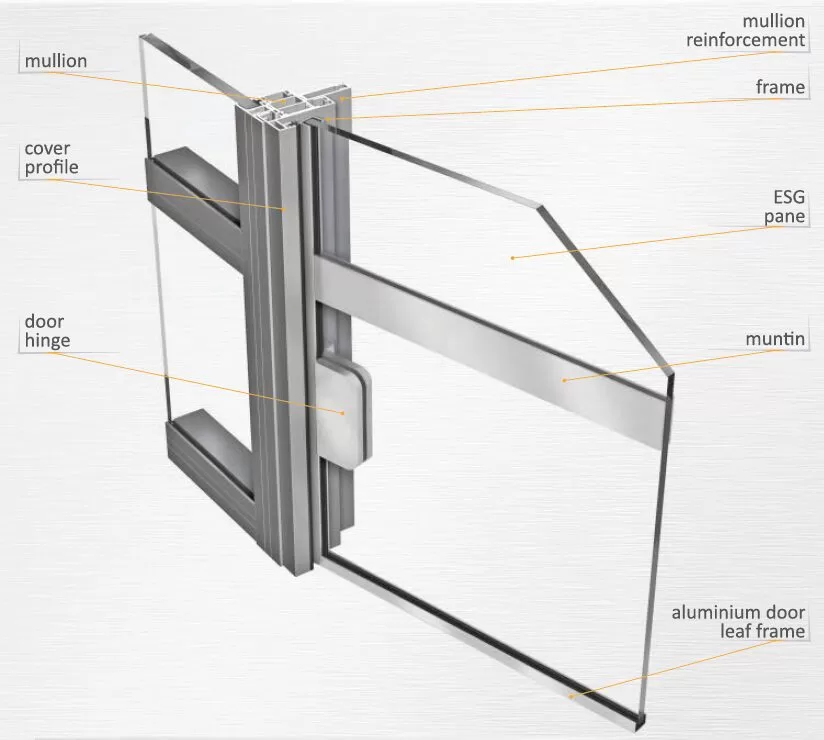

INTERJERA STARPSIENAS ALT 111

Sistēmas galvenais mērķis – darba platības organizēšana tirdzniecības zālēs, izstāžu hallēs un biroju telpās.

Dotā sistēma kopā ar pielietojamo furnitūru ļauj izmantot dažāda veida durvis, nemainot rāmja profilu:

  1. Standarta alumīnija vērtne
  2. Koka vērtni
  3. Rūdīta stikla vērtni

Patentētais AluminTechno dizaina risinājums, kas tiek izmantots ALT111 sistēmā, vienkāršo starpsienu montāžu un demontāžu. Galvenais sistēmas atšķirības zīme ir aizpildījuma nostiprināšana ar divu veidu piespiedelementiem – simetrisks un asimetrisks. Starpsienu rāmja ražošana notiek izmantojot speciālus kronšteinus, kuri uzlikas profilu virsū speciālā rievā un ar pašurbjošām skrūvēm stiprinājās pie profiliem, un tāpēc pilnībā tiek novērsta nepieciešamība pēc profilu iepriekšējās gatavošanas un frēzēšanas, kā arī pēc konsekventas montāžas, kas ir trūkums kurš ir raksturīgs lielākajai daļai tirgū esošo starpsienu sistēmu.

    ALT111 sistēmas priekšrocības un īpašības:

    • Montāžas un demontāžas ērtība (konstrukcijas montāžai pietiek ar profilu sagriešanu izmēros, bez turpmākas frēzēšanas);

    • Unikāls aizpildījuma piespiedelementu dizains (plastmasas piespiedelementi, kuri tiek ražoti divos izskatos – simetrisks un asimetrisks, kuri tiek uzstādīti ar soli 250-300 mm);
    • Kronšteini, kuri savstarpēji savieno vertikālus un horizontālus nesošos elementus ir “uzlikas”, kas novērš nepieciešamību pēc konsekventas montāžas;
    • Ir iespējams ražot un integrēt bīdamās durvis;
    • Durvju bloka vietā var uzstādīt slēģus (aizsargžalūzijas);
    • Stikla aizpildījums 4 - 10 mm un necaurspīdīgs aizpildījums 4 – 12,5 mm;
    • Starp neveramās daļas vai alumīnija durvju stikliem ir iespējams uzstādīt horizontālas žalūzijas ar biezumu 16-26 mm;
    • Konstrukciju rotācijas leņķis no 90 līdz 270 grādiem;
    • Durvju vērtnē ir iespējams uzstādīt vienrindu vai dubulto stiklojumu 4 - 6 mm, kā arī necaurspīdīgo aizpildījumu 6-10 mm;
    • Sistēma nodrošina skaņas izolācijas līmeni 40dB;
    • Starpsienu augstums ir 3,2-3,5 m ar statņu soli 1,2 m (* atkarībā no statņu soļa ir iespējams palielināt starpsienu augstumu (skat. attēlos).

    Siltas sistēmas

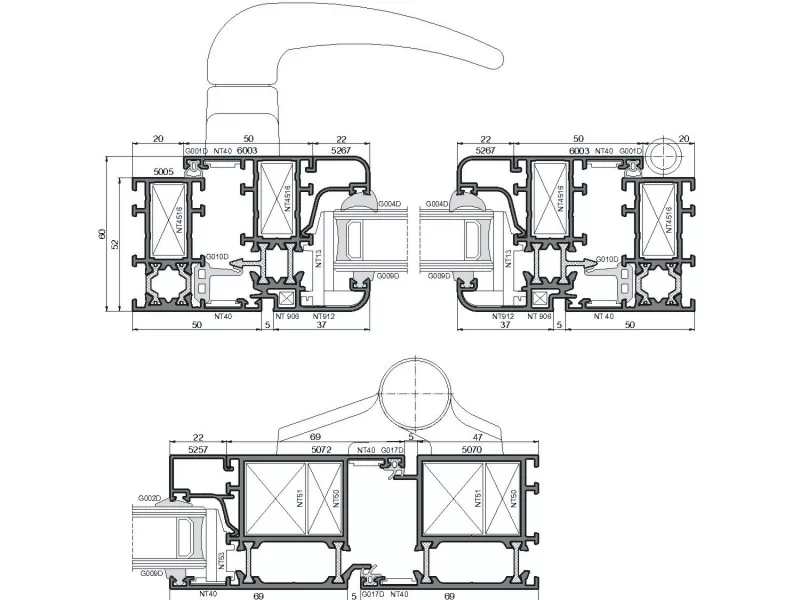

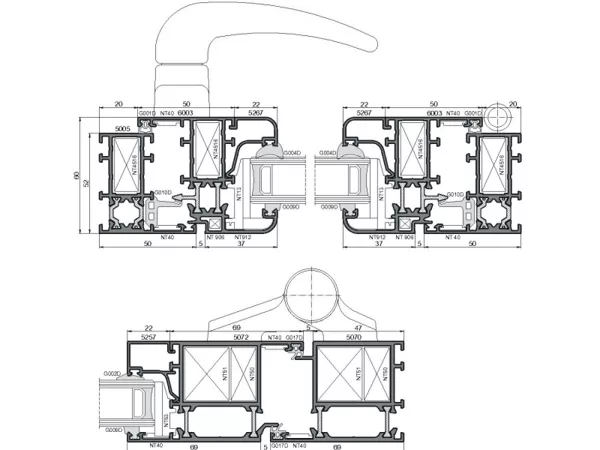

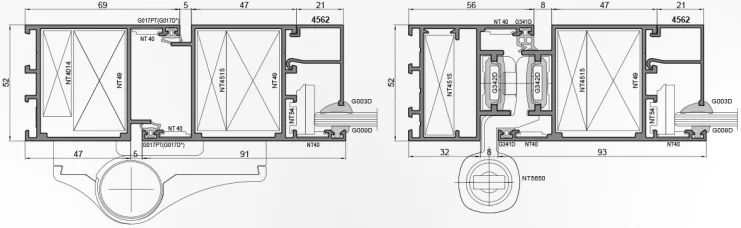

    PE52/PT52 LOGI/ DURVIS

    • Trīs kameru sistēmas ekonomiskā versija ar termisko tiltu;
    • Sistēma ir aprīkota ar EIRO gropi furnitūrai;
    • Ir iespēja izmantot gropi, kuru izmanto PVC konstrukcijās;
    • Iespējams ražot durvis ar slēptām eņģēm;
    • Rāmja konstruktīvais dziļums – 52 mm, vērtnes – 60 mm;
    • Vērtnes aizpildījuma dziļums: 10-43 mm;
    • Pateicoties blīvējuma elementu modernizācijai, nav nepieciešami drenāžu caurumu uzlikas, kas pozitīvi ietekmē fasādes estētisko izskatu;
    • Konstrukciju rāmis un vērtne no fasādes puses stāv vienā plaknē;
    • Rāmja siltumvadītspējas koeficients Uf = 2,1 - 2,5 W/m2K;
    • Konstrukcijas siltumvadītspējas koeficients Uw* = 1,3 W/m2K;

    *Testējamās konstrukcijas izmēri L=1230*H=1480, stikla siltumvadītspējas koeficients Ug = 0,5 W/m2K, trīskāršais stiklojums.

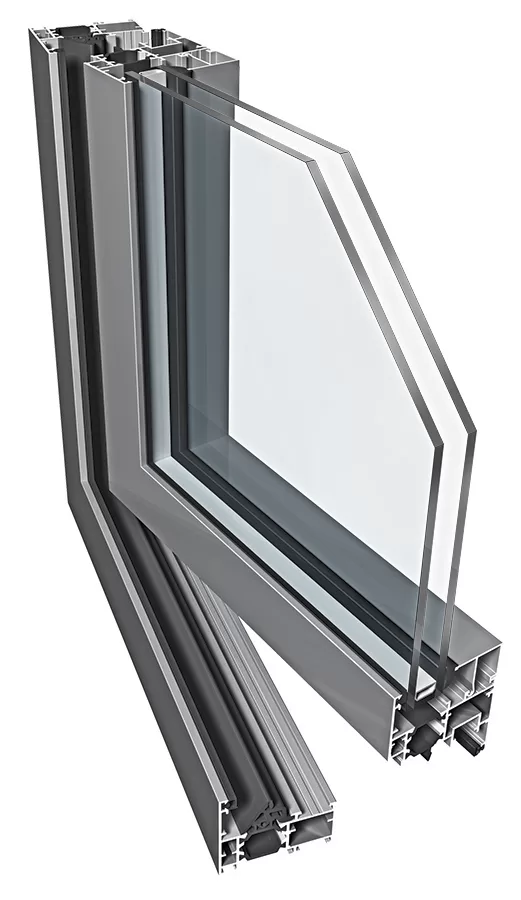

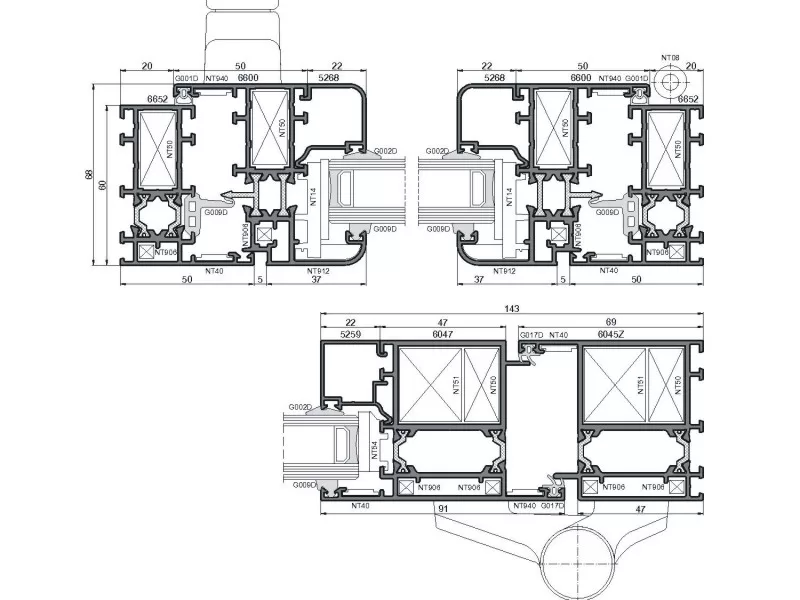

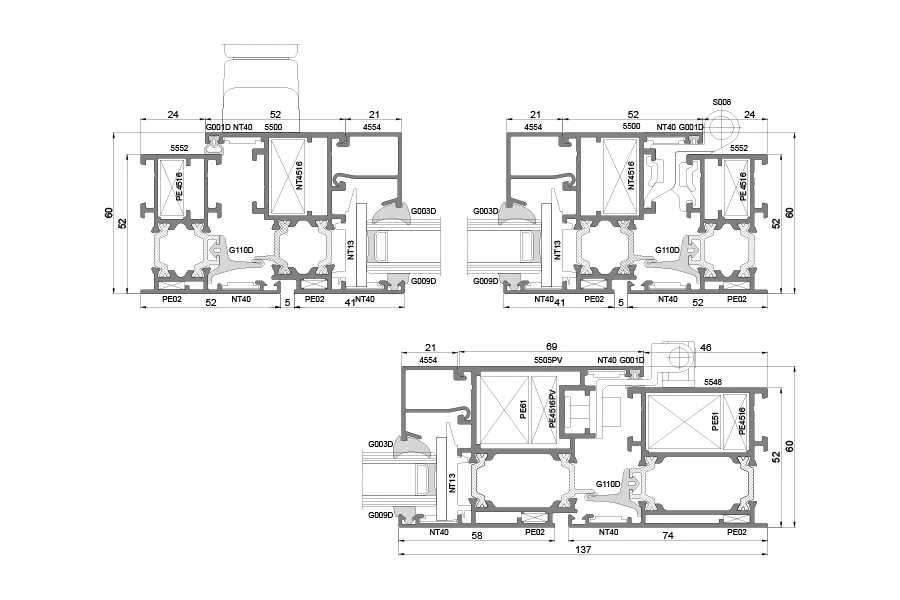

    PE60/PT60 LOGI/ DURVIS

    • Trīs kameru sistēma ar termisko tiltu un EIRO gropes klātbūtni furnitūrai;

    • Ir iespējms izmantot gropi, kuru izmanto PVC konstrukcijās;
    • Rāmja konstruktīvais dziļums – 60mm, vērtnei – 68mm;
    • Vērtnes aizpildījuma dziļums: 8-51 mm;
    • 24mm termiskais tilts un divkomponentu blīvējuma elementi kas izgatavoti no sintētiskās gumijas garantē augstākas siltumizolācijas īpašības, salīdzinot ar PE52 sistēmu;
    • Pateicoties blīvējuma elementu modernizācijai, nav nepieciešami drenāžu caurumu uzlikas, kas pozitīvi ietekmē fasādes estētisko izskatu;
    • Dotā sistēma ļauj ražot logus, vienviru un divviru durvis, kas vērās uz iekšpusi vai uz ārpusi;
    • Ir iespējams izmantot dažādus sliekšņa risinājumus;
    • Konstrukciju rāmis un vērtne no fasādes puses stāv vienā plaknē;
    • Ir iespējams ražot durvis ar slēptām eņģēm;
    • Rāmja siltumvadītspējas koeficients Uf = 2,0 - 2,2 W/m2K;
    • Konstrukcijas siltumvadītspējas koeficients Uw* = 1,1 W/m2K
    *Testējamās konstrukcijas izmēri L=1230*H=1480, stikla siltumvadītspējas koeficients Ug = 0,5 W/m2K, trīskāršais stiklojums

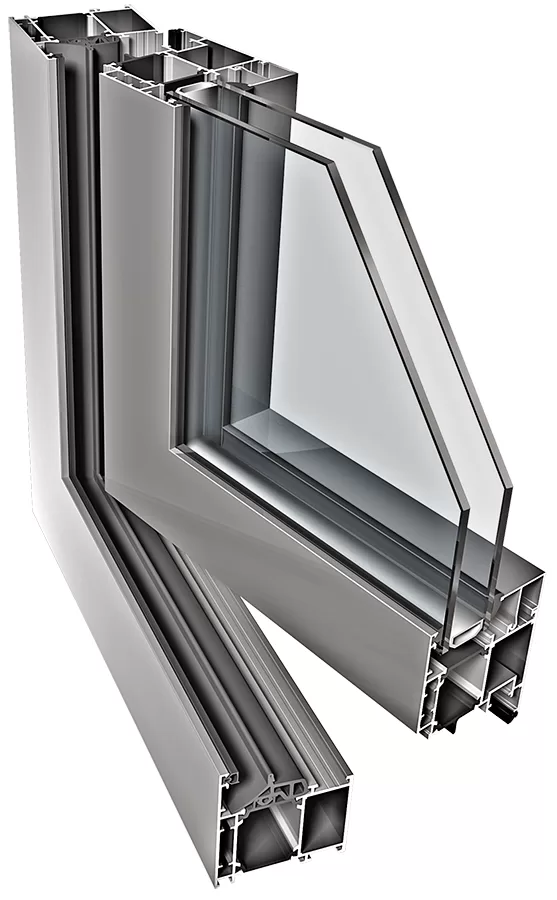

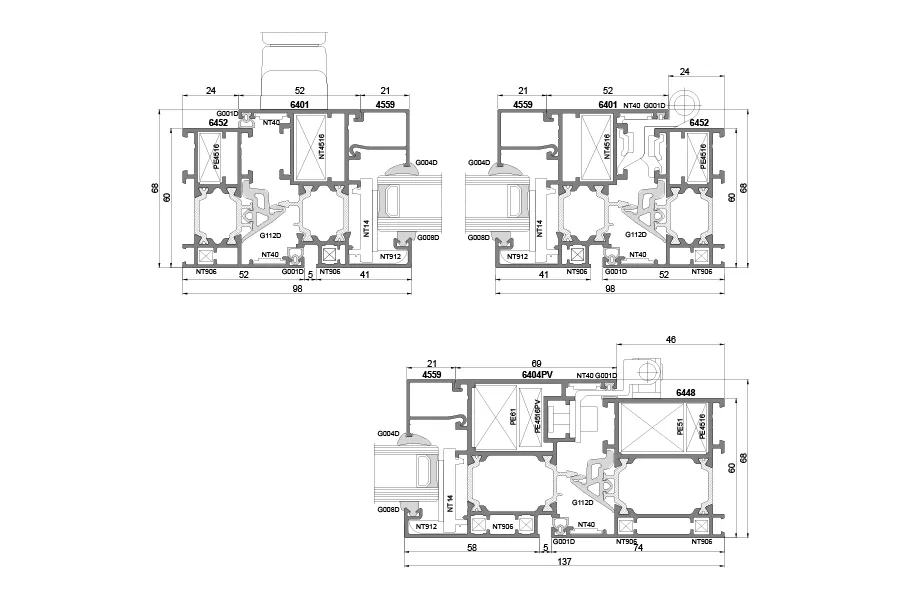

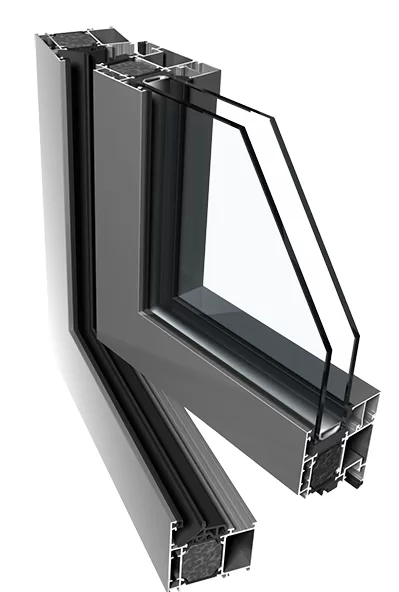

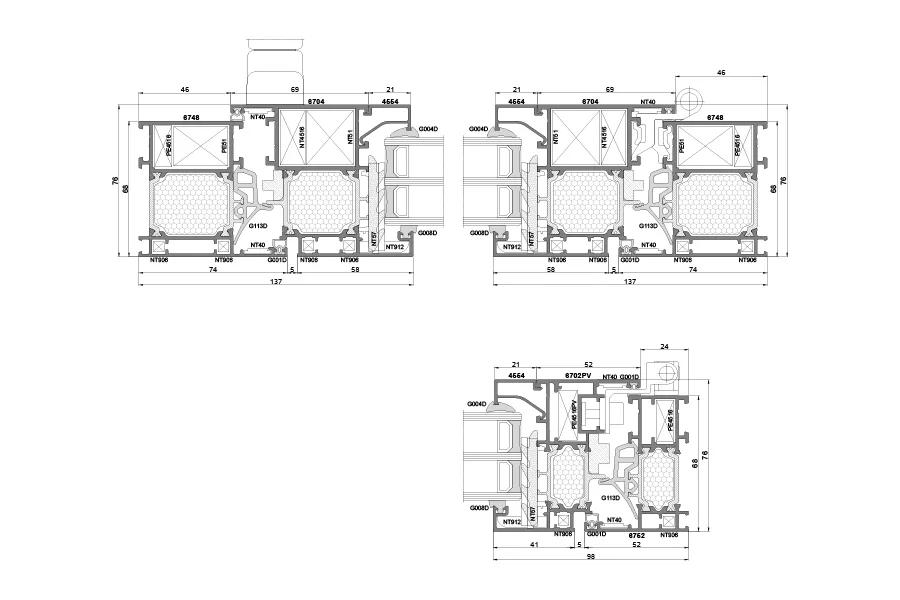

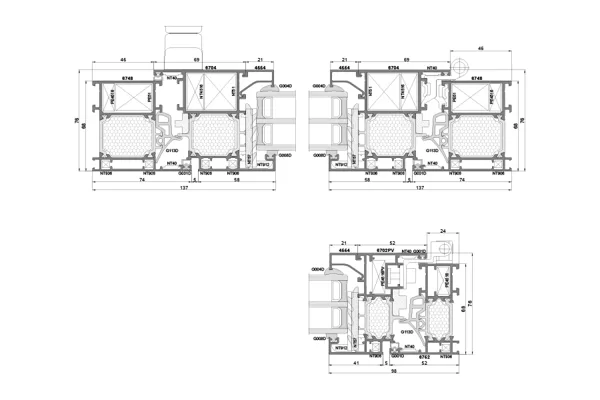

    PE68/PE68HI LOGI

    • Trīs kameru sistēma ar termisko tiltu un EIRO gropes klātbūtni furnitūrai;
    • Ir iespējms izmantot gropi, kuru izmanto PVC konstrukcijās;
    • Rāmja konstruktīvais dziļums – 68mm, vērtnei – 76mm;
    • Vērtnes aizpildījuma dziļums: 18-59 mm;
    • 32 mm termiskais tilts un vien vai divkomponentu centrālie blīvējuma elementi kas izgatavoti no sintētiskās gumijas garantē vel augstākas siltumizolācijas īpašības, salīdzinot ar PE60 sistēmu,
    • Pateicoties blīvējuma elementu modernizācijai, nav nepieciešami drenāžu caurumu uzlikas, kas pozitīvi ietekmē fasādes estētisko izskatu;
    • Konstrukciju rāmis un vērtne no fasādes puses stāv vienā plaknē;
    •  Vērtnes maksimālie izmēri L 1550*H 2200, L 1200*H 2400, un svars 200 kg;
    • Rāmja siltumvadītspējas koeficients Uf=1,5 -1,8 W/m2K (Basic) / Uf=1,3-1,4 W/m2K (HI);
    • Konstrukcijas siltumvadītspējas koeficients Uw* = 0,93 W/m2K (Basic) / Uw* = 0,84 W/m2K (HI)
    *Testējamās konstrukcijas izmēri L=1480*H=2180, stikla siltumvadītspējas koeficients Ug = 0,5 W/m2K, trīskāršais stiklojums

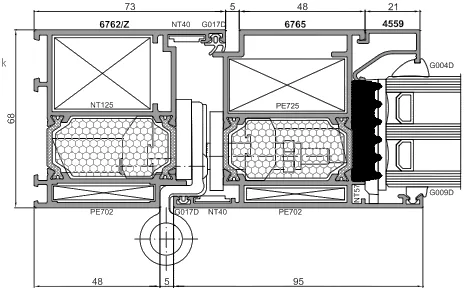

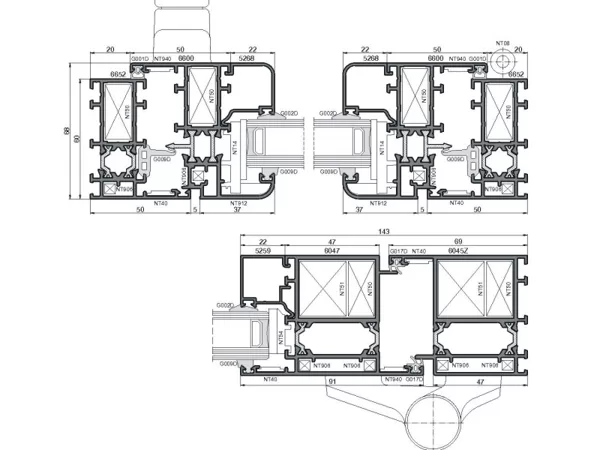

    PE68/PE68HI DURVIS

    • Trīs kameru sistēma ar termisko tiltu, kurā ir piemērota durvīm;

    • Sistēmas profiliem ir komplanāra (līdzena) struktūra – rāmis un vērtne no fasādes un telpas puses stāv vienā plaknē;
    • Sistēma ir aprīkota ar EIRO gropi furnitūrai;
    • Īpaši profilēti termiskie tilti ar dziļumu – 24 mm;
    • Rāmja un vērtnes konstruktīvais dziļums – 68 mm;
    • Vērtnes aizpildījuma dziļums: 13-51 mm;
    • Vērtnes maksimālie izmēri L 1350*H 2500, un svars 210 kg;
    • Sistēma ļauj izmantot plašu furnitūras un durvju slēdzeņu sortimentu;
    • Īpaši izstrādāti profili nodrošina ērtu savienojumu starp durvīm un logiem;
    • Rāmja siltumvadītspējas koeficients Uf=1,5-2,1 W/m2K (Basic) / Uf=1,8 W/m2K (HI);
    • Konstrukcijas siltumvadītspējas koeficients Ud* = 1,13 W/m2K (Basic) / Ud* = 1,06 W/m2K (HI)
    * Testējamās konstrukcijas izmēri L=1230*H=2180, stikla siltumvadītspējas koeficients Ug = 0,5 W/m2K, trīskāršais stiklojums

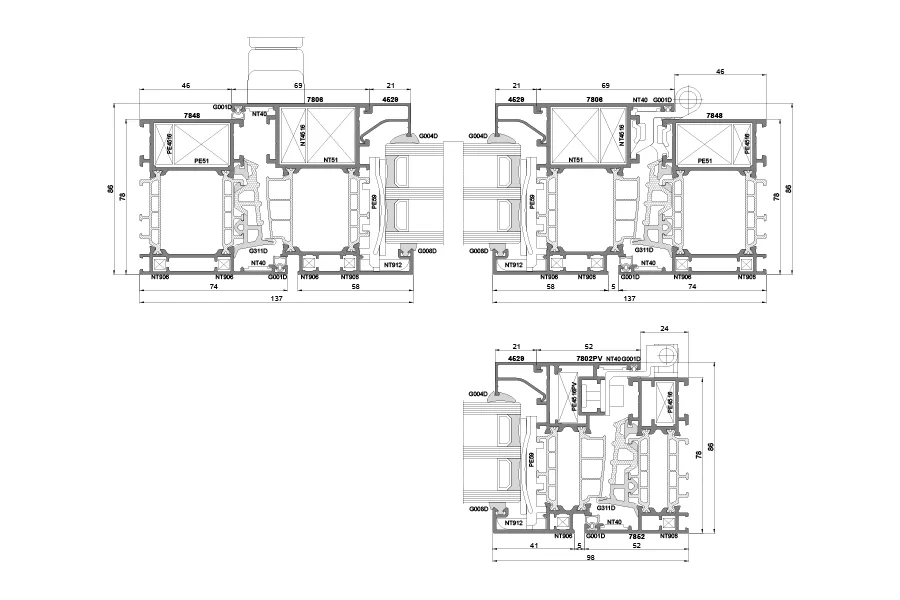

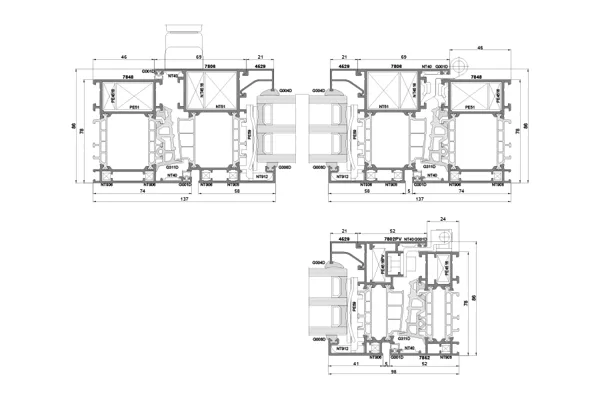

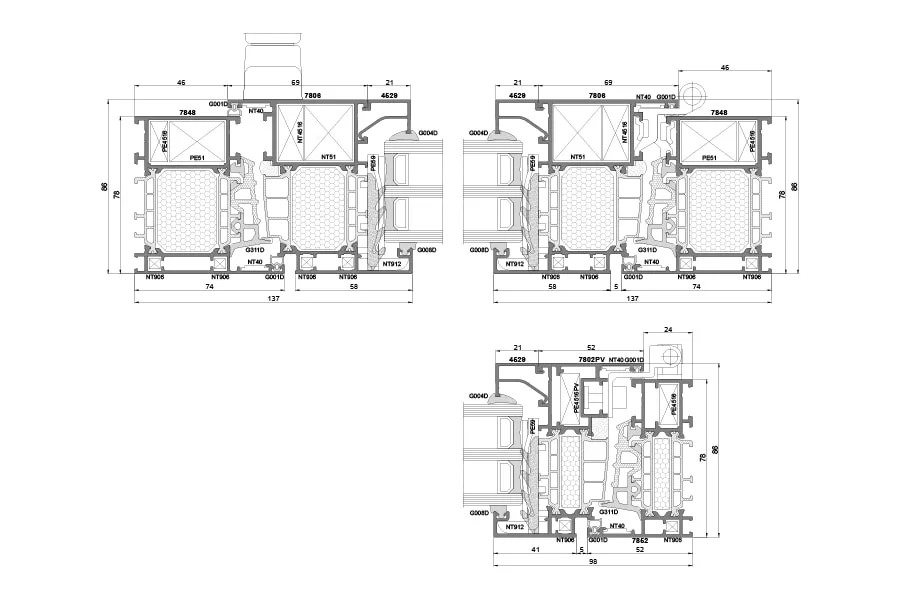

    PE78N / PE78N+ / PE78NHI / PE78NHI+ LOGI

    • Trīs kameru sistēma, kas paredzēta logiem ar ļoti augstām siltumizolācijas prasībām;

    • Sistēma ir aprīkota ar EIRO gropi furnitūrai,
    • Ir iespēja izmantot gropi, kuru izmanto PVC konstrukcijās;
    • Rāmja konstruktīvais dziļums – 78mm, vērtne – 86mm;
    • Konstrukciju rāmis un vērtne no fasādes puses stāv vienā plaknē;
    • Sistēma ļauj izmantot plašu furnitūras sortimentu;
    • Vērtnes aizpildījuma dziļums: 23-61 mm;
    • Vērtnes maksimālie izmēri L 1700*H 2200, L 1300*H 3000 un svars 200 kg;
    • Pateicoties daudzkameru termiskajam tiltam (42 mm) un divkomponentu centrālajiem blīvējuma elementiem, tiek panākta augsta siltumizolācija;
    • Rāmja siltumvadītspējas koeficients Uf=1,7 W/m2K (Basic) / Uf=1,3 W/m2K (PE78N+) / Uf=0,9 W/m2K (PE78N HI) / Uf=0,7 W/m2K (PE78N HI+);
    • Konstrukcijas siltumvadītspējas koeficients Uw*=0,88 W/m2K(Basic) / Uw*=0,74 W/m2K (PE78N HI+);
    * Testējamās konstrukcijas izmēri L=1230*H=2180 stikla siltumvadītspējas koeficients Ug = 0,5 W/m2K, trīskāršais stiklojums

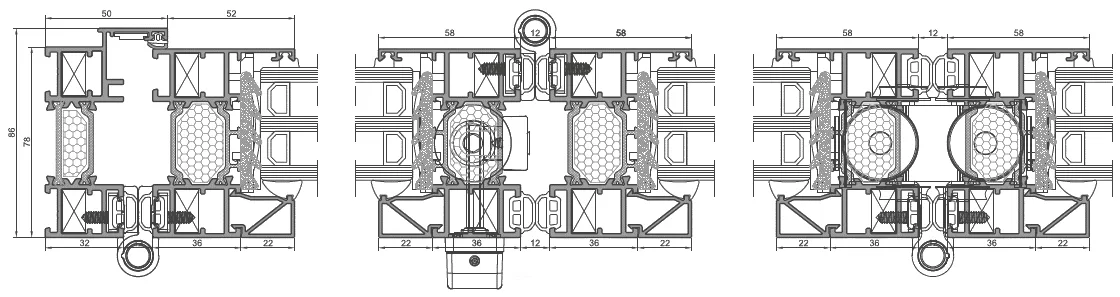

    PE78N/PE78N HI DURVIS

    • Trīs kameru sistēma, kas paredzēta durvīm ar ļoti augstām siltumizolācijas prasībām;

    • Sistēmas profiliem ir komplanāra (līdzena) struktūra – rāmis un vērtne no fasādes un telpas puses stāv vienā plaknē;
    • Sistēma ir aprīkota ar EIRO gropi furnitūrai;
    • Īpaši profilēti termiskie tilti ar dziļumu 34mm;
    • Īpaši izstrādāti profili nodrošina ērtu savienojumu starp durvīm un logiem;
    • Rāmja un vērtnes konstruktīvais dziļums - 78 mm;
    • Vērtnes aizpildījuma dziļums: 17-61 mm;
    • Sistēma ļauj izmantot plašu furnitūras un durvju slēdzeņu sortimentu;
    • Lai garantētu labāku siltuma izolāciju, var izmantot daudzus sliekšņu risinājumus (ieskaitot PVC);
    • Vērtnes maksimālie izmēri L 1400*H 3000 un svars 210 kg;
    • Rāmja siltumvadītspējas koeficients Uf=2,1 W/m2K (Basic) / Uf=1,5 W/m2K (PE78N HI);
    • Konstrukcijas siltumvadītspējas koeficients Ud*=1,1 W/m2K(Basic) / Ud*=0,93 W/m2K (PE78N HI) / Ud*=0,89 W/m2K (PE78N HI+);

    *Testējamās konstrukcijas izmēri L=1230*H=2180 stikla siltumvadītspējas koeficients Ug = 0,5 W/m2K,, trīskāršais stiklojums

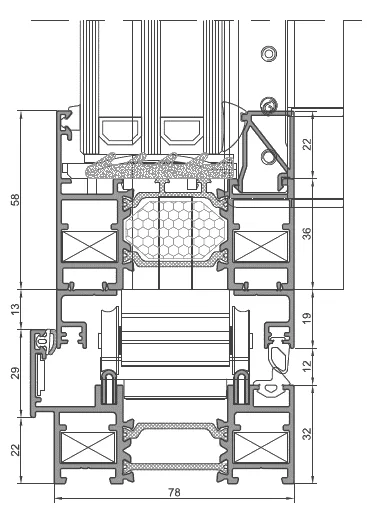

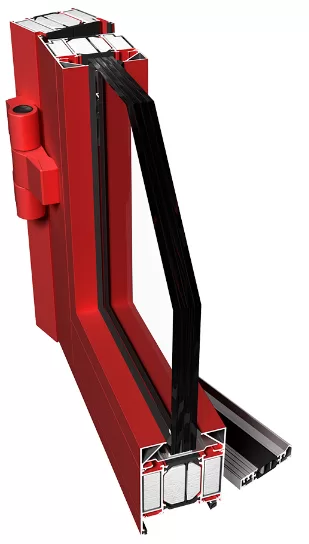

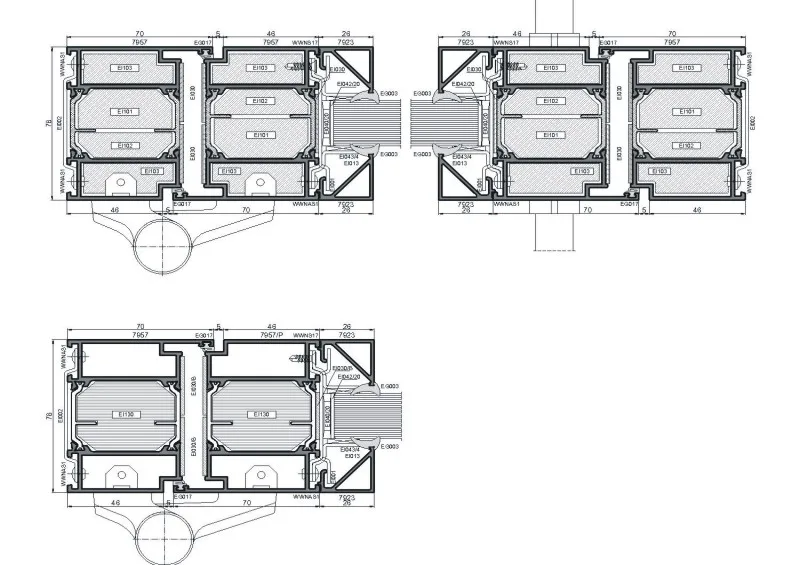

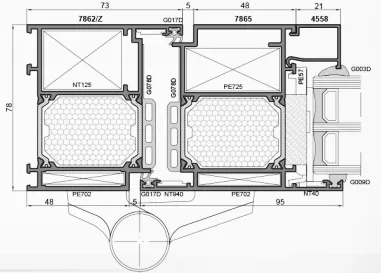

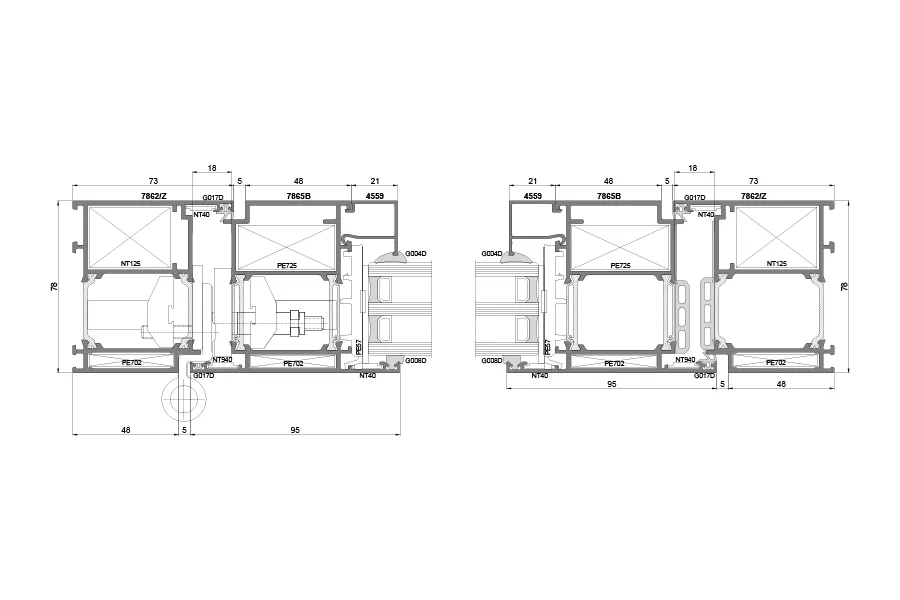

    PE78EI LOGI/ DURVIS/ STARPSIENAS

    • Trīs kameru sistēma, kura ir paredzēta ārējām un iekšējām ugunsdrošām konstrukcijām;

    •  Vienviru vai divviru durvis kuras verās uz iekšpusi vai uz ārpusi;
    • Var izmantot daudzus sliekšņu risinājumus;
    • Ugunsizturības klases: EI 15, EI 30, EI 45, EI 60, EI 90, EI 120;
    • Rāmja un vērtnes konstruktīvais dziļums – 78 mm (EI 120 konstrukcijām - 89 mm);
    • Vērtnes aizpildījuma dziļums: 8-62 mm, (EI 120 konstrukcijām - 55-73 mm);
    • Termiskie tilti - 35 mm, (EI 120 konstrukcijām - 46 mm);
    • Pateicoties trīs kameru konstrukcijai un papildu pastiprinošajiem elementiem, ir iespējams ražot liela izmēra konstrukcijas ar augstumu līdz 4000 mm;
    • Ir iespējams izgatavot dūmu aizsardzības konstrukcijas;
    • Divu veidu ugunsizturīgie ieliktņi: ģipsis, māla-silikāta;
    • Sistēma ļauj izmantot plašu furnitūras un durvju slēdzeņu sortimentu;
    • Skaņas izolācija: RA1* - 35 dB, RA2* - 30 dB, RW* - 37 dB
    *Vienkārtas stikls 17 mm Swissflam, ar ugunsdrošām īpašībām

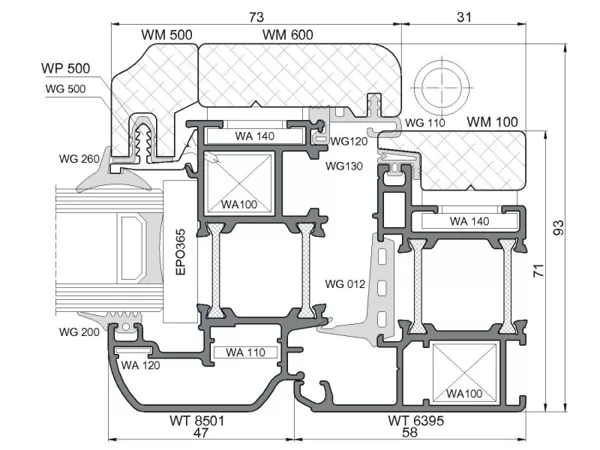

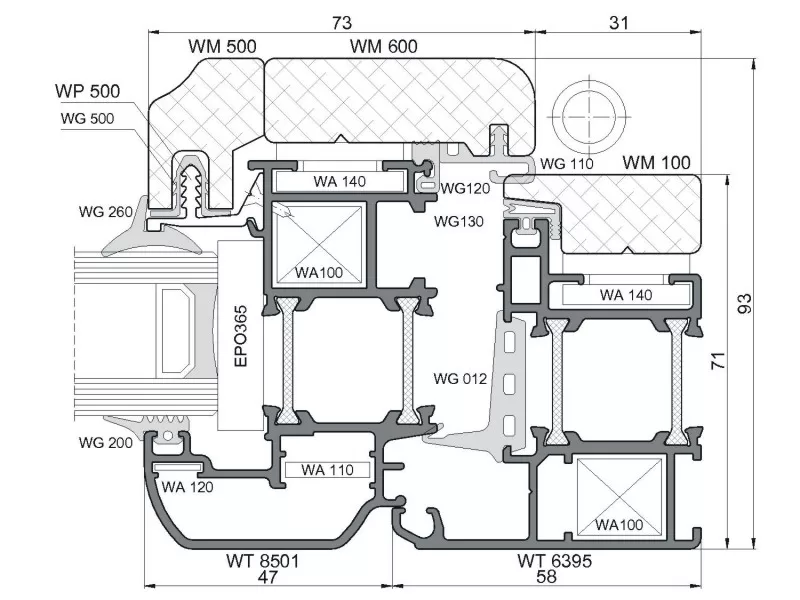

    PW 93 WOOD LOGI

    • Galvenā iezīme - savienojums starp koka un alumīnija profiliem;
    • Termiskais tilts - 24 mm;
    • Rāmju un vērtņu profilu konstruktīvais dziļums tiek palielināts līdz 70-93 mm, kas uzlabo sistēmas siltumizolāciju;
    • Vērtnes aizpildījuma dziļums: 31-32mm;
    • Dotajā sistēmā var ražot vienviru vai divviru logus, (pagrieziena, pagrieziena – atvāžami
    • un atvāžami);
    • PW 93 Wood sistēmā izmanto labās kvalitātes uzlikas no tropisko koku šķirnēm, kurās ir  izturīgas pret apkārtējo vidi;
    • Lai sasniegtu augstus siltumizolācijas parametrus, ir iespējams izmantot augsto tehnoloģiju divkomponentu blīvējuma elementus, kas izgatavoti no sintētiskās gumijas;
    • Rāmja siltumvadītspējas koeficients Uf = 1,7 - 2,0 W/m2K .

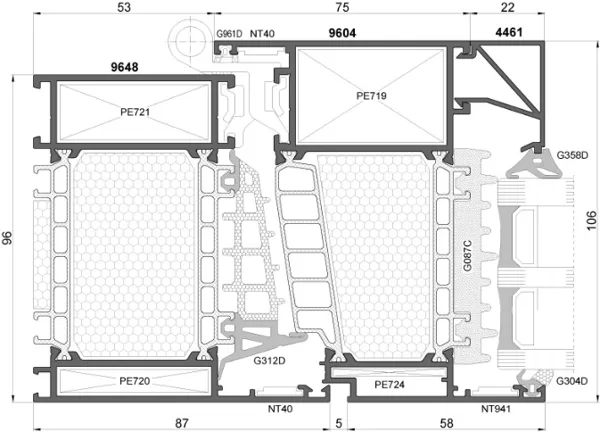

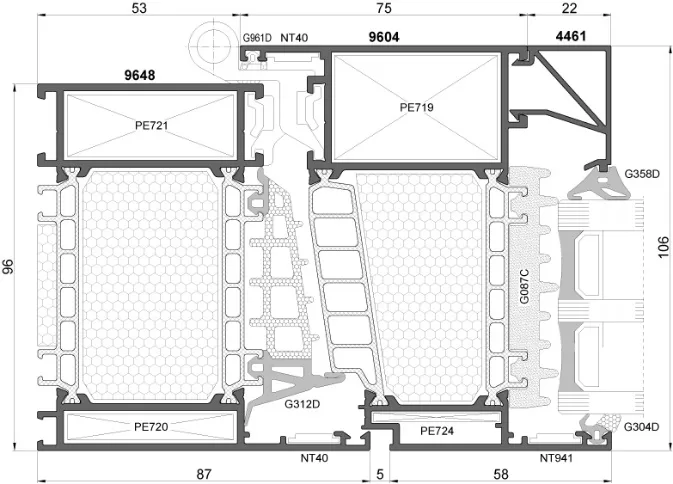

    PE96 passive / PE96 passive+ LOGI

    • Sistēma ar visaugstākām siltumizolācijas īpašībam , kura ir piemērota energoefektīvām un pasīvām mājām;

    • Rāmja konstruktīvais dziļums – 96 mm, vērtnes - 106 mm;
    • Vērtnes aizpildījuma dziļums: 39 - 74 mm.
    • Īpaši profilēti daudzkameru termiskie tilti ar dziļumu - 62 mm;
    • Divkomponentu centrālie blīvējuma elementi nodrošina zemu siltuma caurlaidības koeficientu ;
    • Konstrukcijas siltumvadītspējas koeficients Uw*=0,66 W/m2K (Basic) / Uw**=0,57 W/m2K (passive +)

    *Testējamās konstrukcijas izmēri L=1480*H=2180, stikla siltumvadītspējas koeficients Ug = 0,5 W/m2K, trīskāršais stiklojums;

    **Testējamās konstrukcijas izmēri L=1480*H=2180, stikla siltumvadītspējas koeficients Ug = 0,4 W/m2K, trīskāršais stiklojums;
